Как сделать магнитный держатель для сварочных работ

При сварке металлических заготовок перпендикулярно друг другу их необходимо жестко зафиксировать в нужном положении.

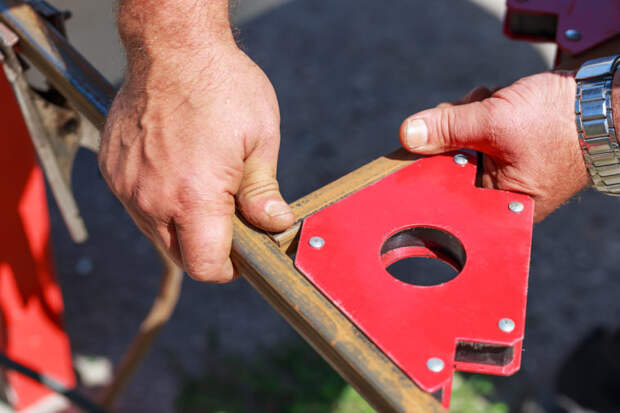

Для этого обычно используются сварочные магниты (они же держатели, фиксаторы или просто магниты для сварки).

Если вы не хотите тратить деньги на покупку заводского сварочного магнита (цена у него явно выше, чем себестоимость изготовления), то это приспособление можно сделать самостоятельно, используя простые и доступные материалы.



В сегодняшней статье мы расскажем, как изготовить магнитный держатель. А за основу возьмем «версию», предложенную автором YouTube канала Mr Tool Junction.

Основные этапы работ

Какие именно материалы использовать для сборки сварочного магнита — это не столь важно. У каждого мастера разные «стратегические запасы».

В данном случае нам потребуются следующие материалы:

  • металлическая полоса;
  • стальной квадратный пруток;
  • круглый магнит;
  • болты с гайками.

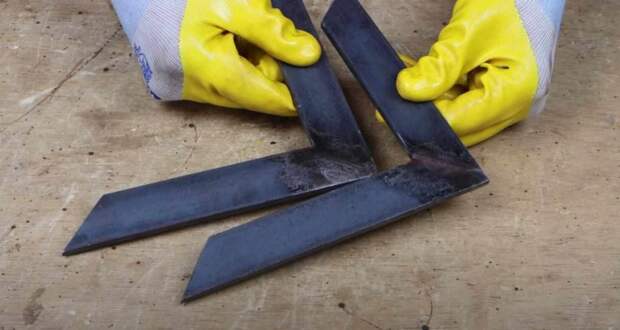

Первым делом отрезаем четыре заготовки из металлической полосы. Края заготовок обрезаем под углом 45 градусов. Свариваем два уголка.

Как сделать магнитный держатель для сварочных работ

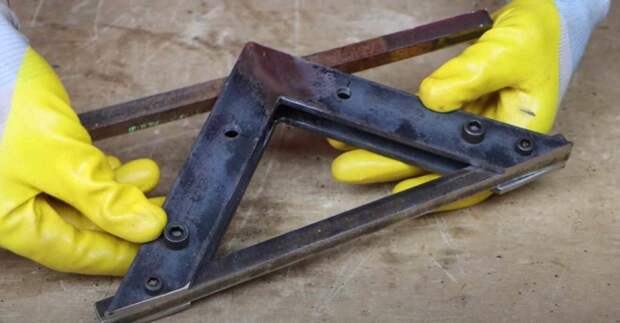

В уголках высверливаем крепежные отверстия, сделав предварительно разметку. Также отрезаем кусок квадратного прутка, сверлим в нем отверстия, и нарезаем резьбу метчиком. Устанавливаем пруток между уголками, и прикручиваем на болты.

Как сделать магнитный держатель для сварочных работ

Выступающие концы квадратного прутка обрезаем болгаркой или стачиваем лепестковым кругом, чтобы они были заподлицо с уголками.

Как сделать магнитный держатель для сварочных работ

На последнем этапе останется только установить между уголками обычный круглый магнит (его можно снять с любого старого динамика). Соединяем уголки с помощью болтов с гайками, одновременно также фиксируя магнит.

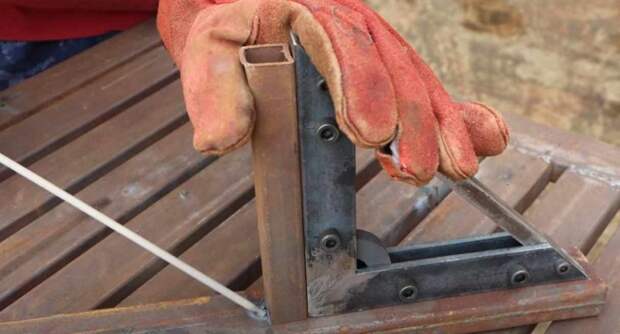

Самодельный магнитный держатель готов к работе.

Пользоваться им очень просто, как и любым другим сварочным магнитом.

Как сделать магнитный держатель для сварочных работ

Видео по теме

Пошаговый процесс изготовления самодельного приспособления можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.
