Для многих самоделок требуются разметки в виде кругов. Диаметр их бывает очень разным: всего от пары сантиметров, до метра и более. Времени, чтобы найти подходящие циркули можно потратить немало. Старинный способ разметки с помощью нити дает не лучшие результаты – круги получаются кривыми. Циркуль, который мы предлагаем сделать своими руками из подручных материалов, универсален. С его помощью вы без труда начертите круг и также легко сможете изменить его диаметр. Подробности сборки этого чудо-циркуля далее в мастер-классе.
Материалы
Перед началом работы приготовьте:

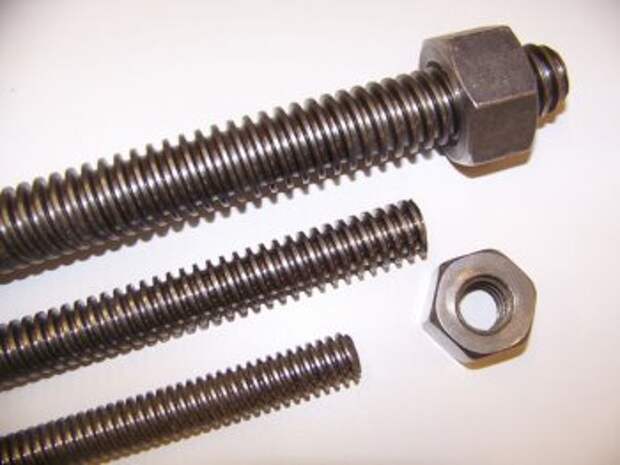

- метровый резьбовой стержень М10;
- шайбы, 4 шт.;
- гайки М10, 4 шт.;
- гайку М12, 1 шт.;
- шуруп;
- эпоксидный клей.
Шаг 1. Иглой для самодельного циркуля станет шуруп. Его необходимо прикрепить с помощью эпоксидного клея к одной из внешних граней большой гайки. Для удобства работы саму гайку можете зажать в тиски. При склейке деталей не спешите. Саморез должен находиться строго перпендикулярно по отношению к гайке. Времени на полное высыхание клея понадобится порядка 4 дней.

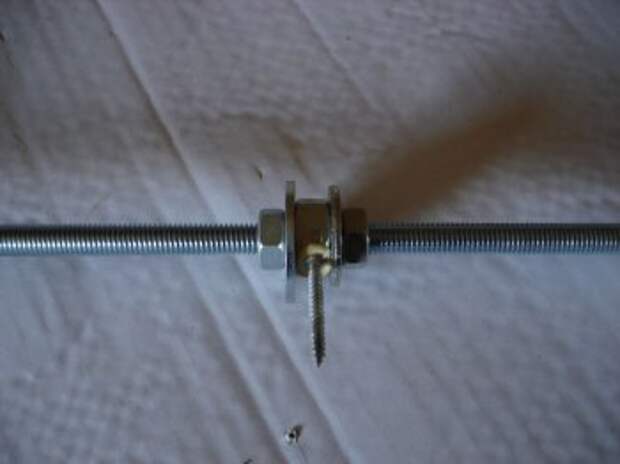

Шаг 2. Теперь полученную иглу вам нужно зафиксировать на резьбовом стержне. Для этого в указанной последовательности нанизайте на него:
- малую гайку;
- шайбу;
- гайку с саморезом;
- шайбу;
- малую гайку.
Затяните детали, чтобы конструкция из гайек и шайб была прочной и надежной и удерживала импровизированную иглу в нужном вам положении.

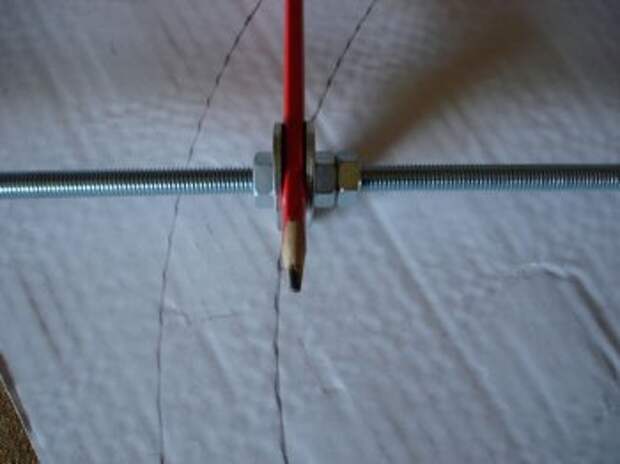

Шаг 3. На втором конце резьбового стержня по уже знакомой вам схеме следует закрепить карандаш. Его поместите между шайбами и подкрепите все гайками. Сам карандаш обязательно должен быть шестигранный. Круглые по форме карандаши удерживаться не будут. Это уже было проверено.

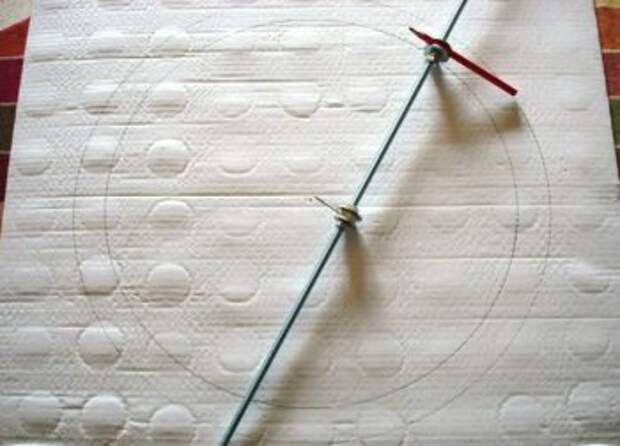

Все. Циркуль готов. Чтобы им воспользоваться, вам необходимо отмерять рулеткой нужную от иглы длину и перекрутить гайки с шайбами и карандашом до обозначенной точки.
