Приветствую всех самоделкиных. Предлагаю ознакомится с моей версией изготовления токарного станка по дереву с приводом от дрели. Надеюсь, кого-то воодушевит мой проект на создание своего станка. Конструкция получилась надежной, жесткой и безопасной – работать на таком самодельном станке не страшно (по крайней мере мне, возможно самоделкины с драйва меня переубедят, но это не точно).
Для начала я смоделировал будущую поделку в 3D, и только потом приступил к изготовлению.

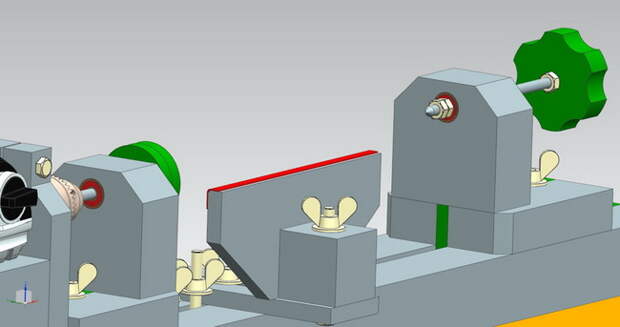

Токарный станок 3D модель.
Сложно описать весь процесс в одной статье, потому пройдемся по основным узлам.
Основание.
Основание я изготовил из листа ДСП с двумя направляющими из бруса 50х50.

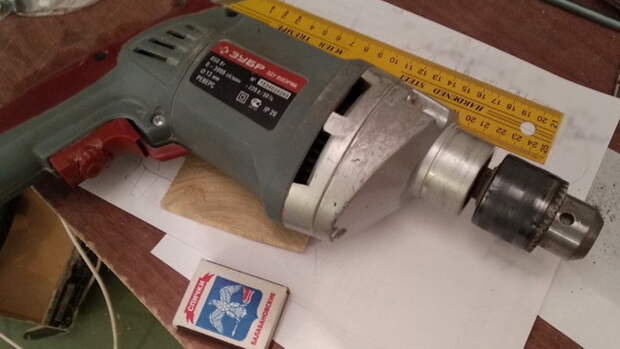

Необходимый материал.

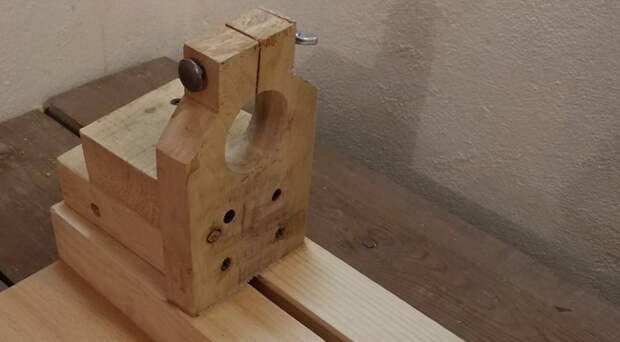

Зажим для дрели вырезал из доски (лиственница) с болтом М8 и барашковой гайкой.
Крепление дрели.
Передняя бабка.
Изготовлена из фанеры 10 мм, брусков 30х50 и 45х90 мм.
Чертежей нет, но я выложил 3D модель на известный ресурс GrabCAD – вы можете сказать её совершенно бесплатно — без регистрации и смс: https://grabcad.com/library/drill-powered-wood-lathe-1

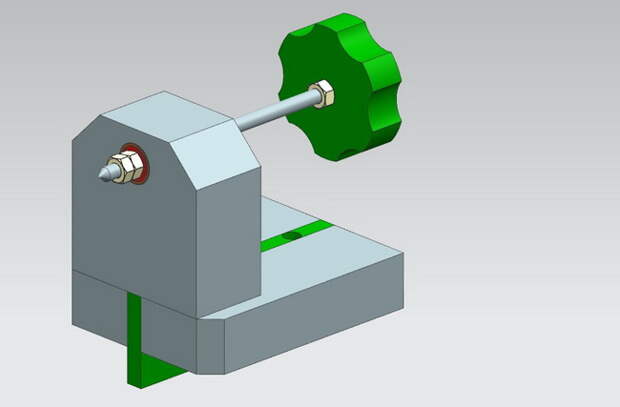

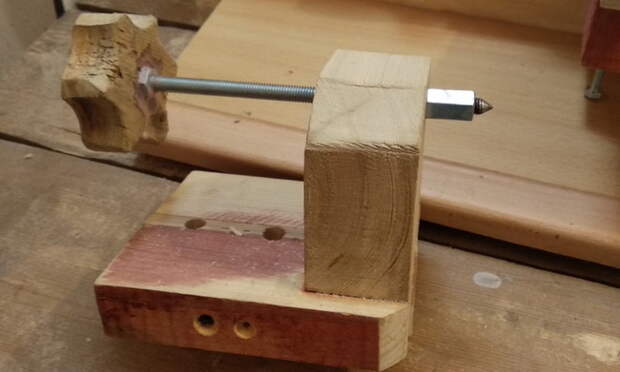

Задняя бабка.
Конструктивно сделана аналогично передней.

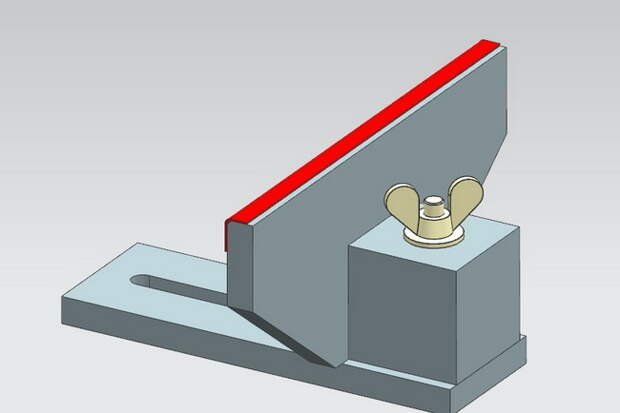

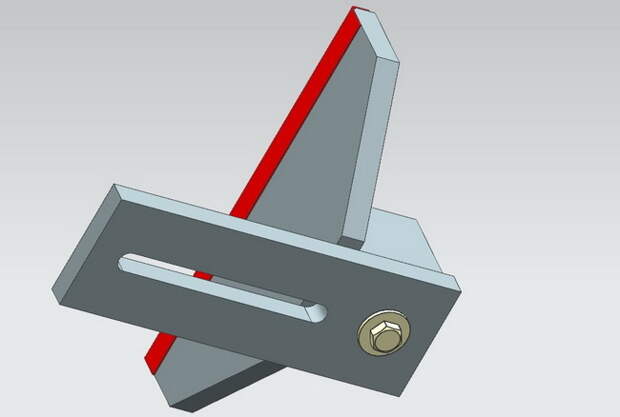

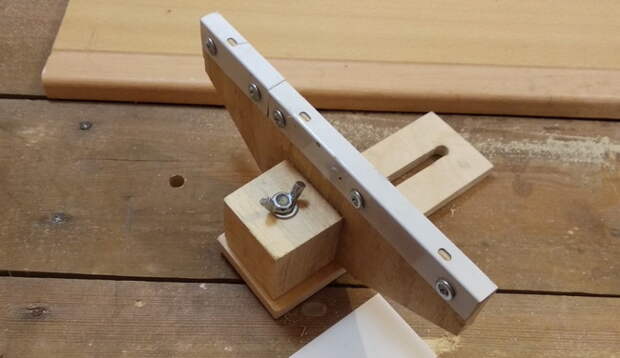

Подручник.
Подручник также сделан из фанеры толщиной 10 мм и бруска 50х50 мм с накладкой из металлического уголка (уголок даже не знаю от чего – валялись в гараже до лучших времен и их славный час, как мы видим, настал).
Закрепляются подвижные части при помощи вот таких самодельных винтов.

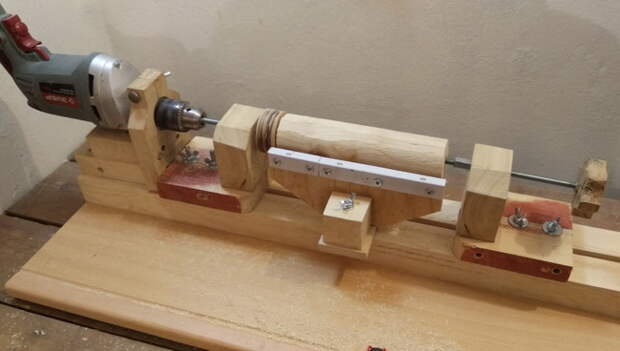

Процесс изготовления и готовый токарный станок в работе, а также первую выточенную деталь вы можете увидеть на видео:
Автор: DIYDed (Денис)
Источник: www.drive2.
ru/c/541936638020814084/
