Доброго времени суток! Многие автолюбители, да и не только, частенько сталкивались с проблемой отсутствия пескоструйки в гараже. Новый аппарат — это почти неподъемная цена, по этой причине, в данном материале будет описано, как делается пескоструйка своими руками.

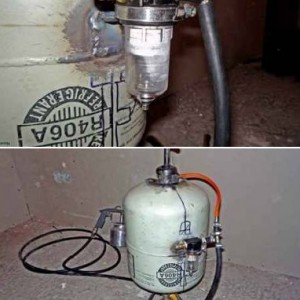

За основу нашего аппарата возьмем баллон от фреона.

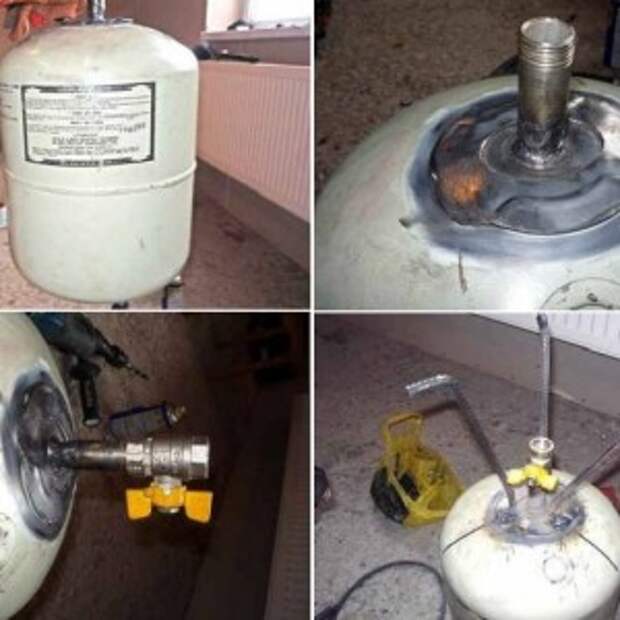

Снизу в баллоне ставим кран и привариваем ножки с арматуры.

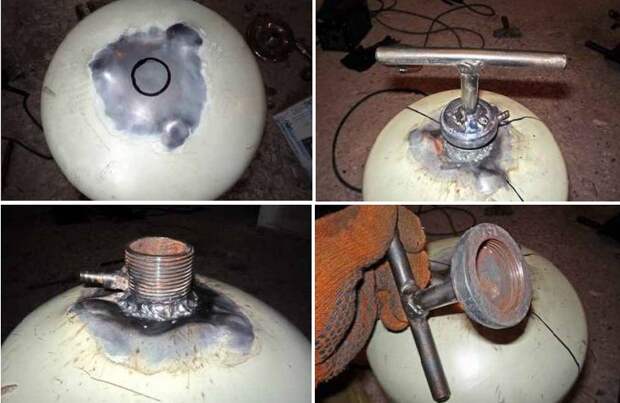

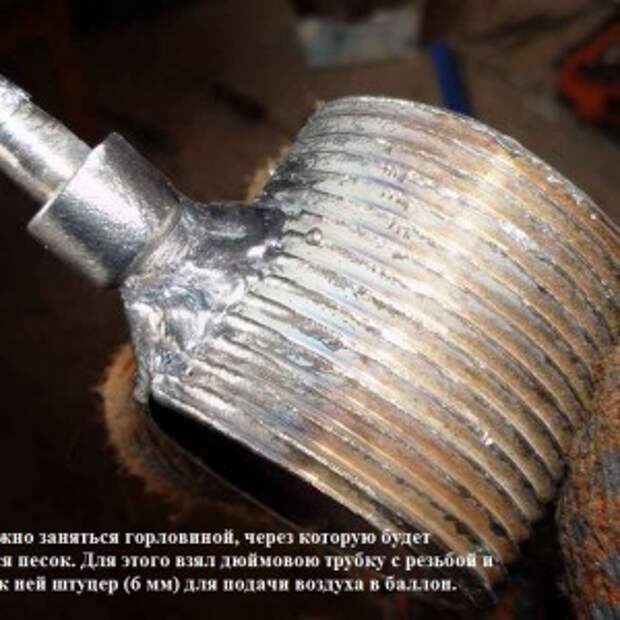

Теперь, следует перейти к горловине. Тут подойдет дюймовая трубка, с резьбой и приваренным штуцером под подачу воздуха.
Теперь размечаем место, где она должна быть и привариваем её
Для засыпки песка придется воспользоваться воронкой, из 5-ти литровой пластиковой бутылки у которой отрезано дно.

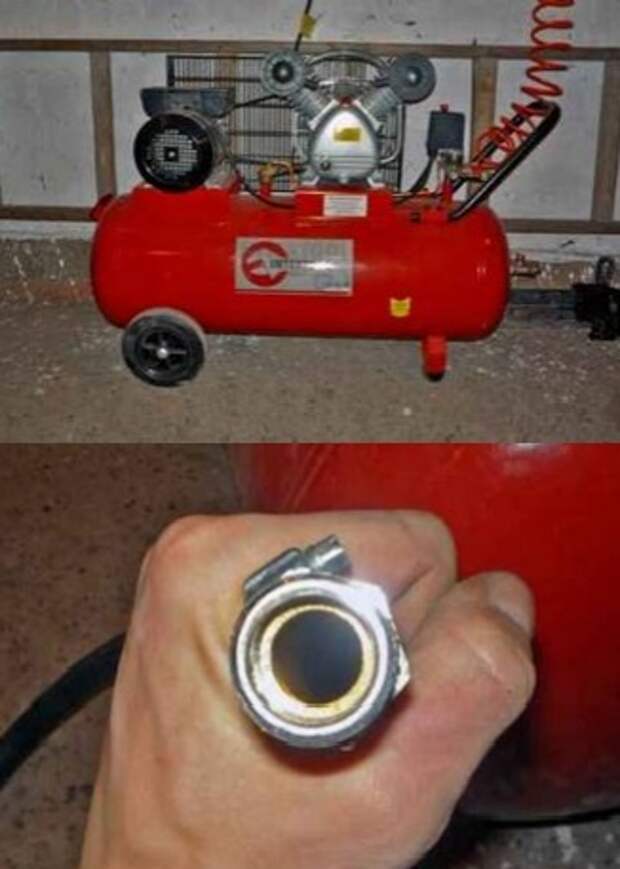

Далее, придется озаботиться покупкой компрессора. Тут речь идет о 2-х поршневом, в которого столитровый ресивер, ременная передача, принудительное охлаждение поршней, двигатель на 3кВт и производительность 500 л\мин. Но это все равно самый минимум, лучше взять вариант помощнее.
Одно из основных условий конструкции пескоструйного аппарата – шланг должен быть в 3-4 раза толще чем сопло. Соединения и изгибы должны встречаться по минимуму. Шланг не должен быть длинным. Шланг, по которому движется песок будет 3-х метровым, а воздушная часть будет примерно 8 метров.
Воспользуемся шлангом, внутреннее сечение которого 1,8 см.
Сделанная нами пескоструйка (своими руками) предполагает, что сечение шланга должно быть большим от компрессора, и до сопла. По этой причине, лучше не пользоваться быстросъемными соединениями, применяемыми в краскопультах, так как они всего 5 мм в диаметре.

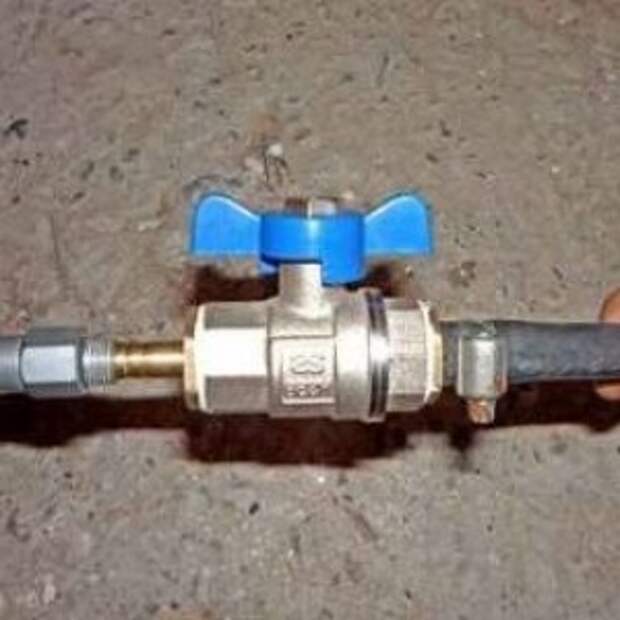

По этой причине, ресивер оборудуем шаровым краном.
Поверх крана устанавливаем накидную гайку, для быстрого отсоединения пескоструйки от компрессора. Выполняем подборку сгонов таким образом, чтобы не уменьшался диаметр проходного сечения.

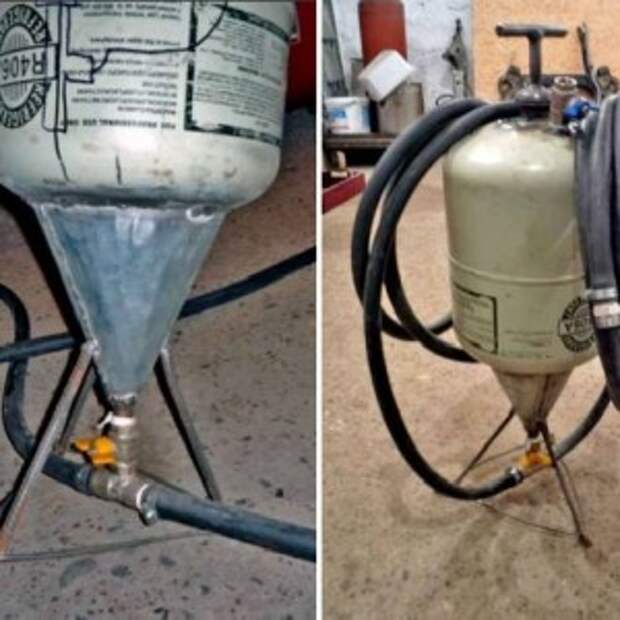

Подача воздуха организована, но есть проблема – песок не высыпается из бачка полностью. Для этого делаем конусное днище.
Теперь, перейдем к главному – к соплу. Оно должно быть с краном, и быстросъемным. Кроме этого, материал сопла должен быть износостойким.

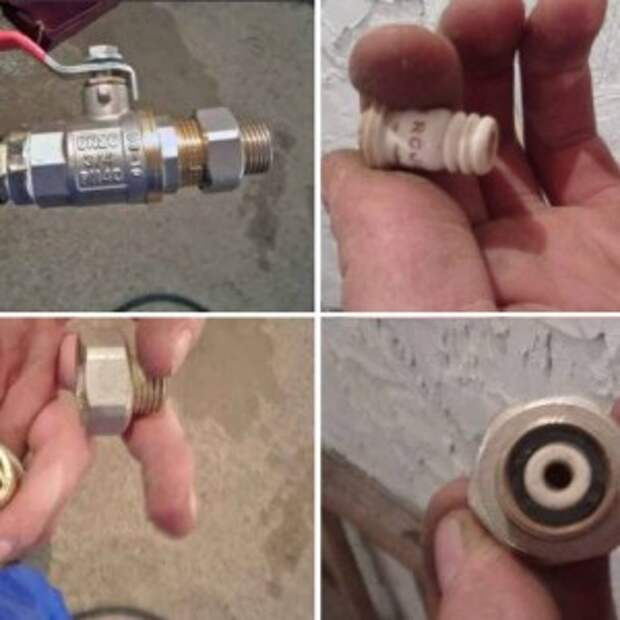

Воспользуемся 3/4 дюймовым краном. Собранное сопло должно выглядеть приблизительно так:
Держатель сопла – это переходная муфта 16 на 12, прикрученная на кран накидной гайкой.
В полость держателя следует поместить сопло из керамики, а зазор устранить при помощи нужной резинки.
Сопло под пескоструйку
В основу сопла ложиться автомобильная свеча. Сопло не должно быть слишком большим, так как упадет давление.
Для изготовления сопла, уберем металлический сердечник. После этого, нужно спилить все что находилось под металлом. За тем, следует избавиться от электрода (выкрутить или высверлить).

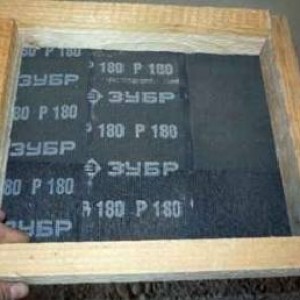

Самодельное сито
При работе с пескоструйкой я использовал простой речной песок просеянный через сито, мой вариант сита показан выше.
Чтобы защитить лицо и глаза следует пользоваться маской из оргстекла.
Ну, на этом и закончим. Теперь, пескоструйка своими руками для вас – это не что-то мифическое, а вполне выполнимая задача.
