Как сделать переключаемую магнитную массу для сварки

Рассказываем, как сделать своими руками переключаемую магнитную массу для сварочного аппарата.

Сразу хотим обратить внимание на то, что это не электромагнит.

Переключение между режимами on/off осуществляется механически, путем поворота подвижной части.

Соответственно, сама самоделка состоит из трех основных частей:

• неподвижной части;
• корпуса;
• подвижной части с ручкой, в роли которой выступает барашковый болт.
  Новости СМИ2


Своим личным опытом изготовления самодельной магнитной массы для сварки с нами поделился автор YouTube канала The Transformer.

Основные этапы работ

Первым делом необходимо будет изготовить неподвижную часть магнитной массы.

Для этого отрезаем два кусочка толстого металла и с внутренней стороны вырезаем пазы, в которые устанавливаем четыре магнита в виде кубиков. Магниты используются неодимовые.

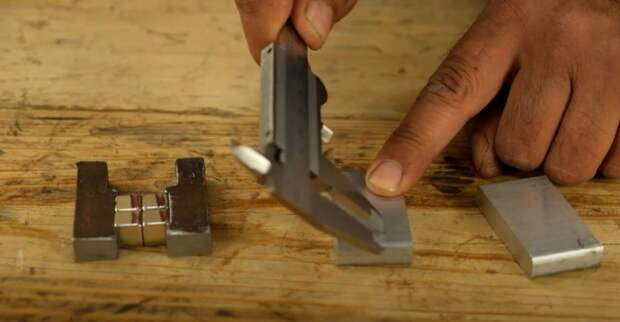

Далее отрезаем два кусочка из алюминия. Высверливаем в них отверстия. В одной из заготовок нужно нарезать резьбу. Также высверливаем соосные отверстия в заготовках из стали. Соединяем все детали с помощью болтов.

На следующем этапе приступаем к изготовлению подвижной части самоделки. Временно фиксируем неодимовые магниты между двумя кусочками квадратного прутка.

Из алюминия вырезаем деталь с пазом под магниты. Высверливаем в ней отверстия. Вставляем магниты внутрь детали и фиксируем их резьбовым крепежом. Квадратные прутки удаляем.

Теперь надо будет изготовить корпус магнитной массы. Для этого будем использовать четыре заготовки из алюминия.

Высверливаем в них крепежные отверстия, после чего соединяем с помощью болтов. Также фиксируем болтами неподвижную часть с магнитами.

Далее вырезаем из алюминия верхнюю часть корпуса. Высверливаем в ней отверстие под барашковый болт и еще четыре крепежных отверстия. Затем устанавливаем подвижную часть с магнитами и ручку.

Самодельная магнитная масса для сварки готова. Крепим сварочный кабель, и можно пользоваться.

Принцип работы данного устройства можно посмотреть на фото ниже. Поворотом ручки можно менять режим работы с on на off, и наоборот.

В целом, у нас получилась обычная магнитная масса. Компактная и легкая, с мощным магнитом.

Но, в отличие, от классических версий, здесь не надо прилагать усилия, чтобы оторвать магнит от металла.

Видео по теме

Подробно о том, как сделать переключаемую магнитную массу для сварки, можно посмотреть в авторском видеоролике ниже.
