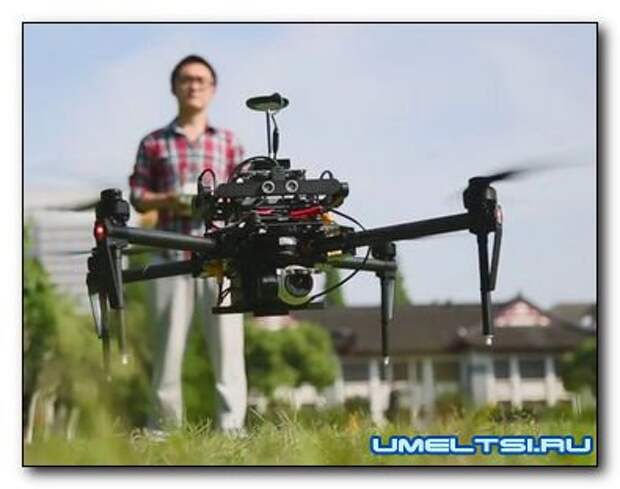

Квадрокоптер - очень интересная игрушка для взрослых. Она является настоящим воплощением новых технологий на рынке развлечений.
Заказать квадрокоптер можно без проблем в Китае, электроника к нему - доступна по цене. Управлять таким летуном будет совершенно несложно, ведь для отточки навыков существуют разные симуляторы. Но давайте рассмотрим и вариант, как собрать квадрокоптер своими руками, который обойдется недорого.

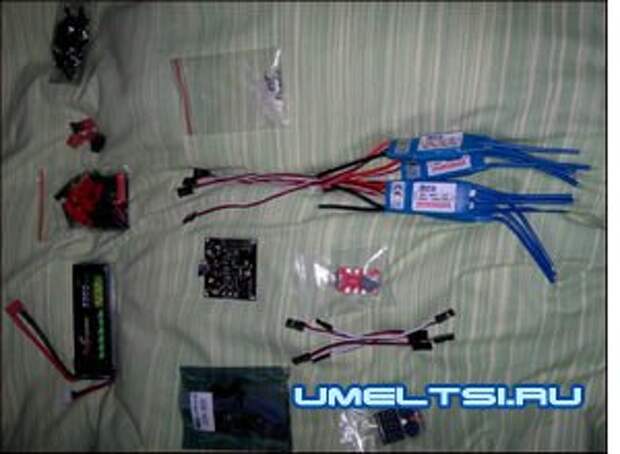

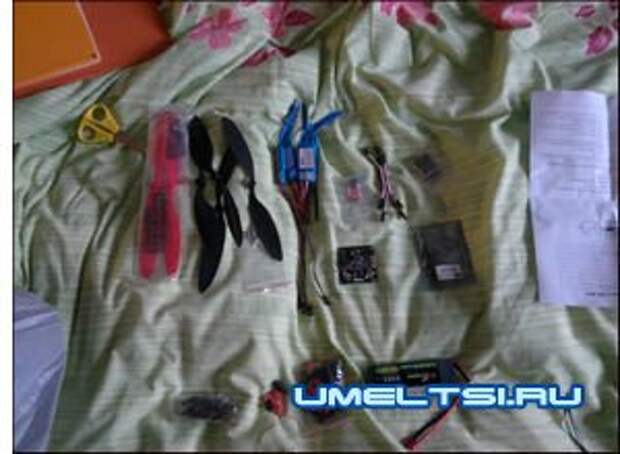

Итак, все запчасти придется все-таки заказывать в китайцев, вот их список:
Во-первых, необходимо купить двигатели. Их понадобиться 4 единицы. Модель D2822/14 1450kv.
Также необходимы регуляторы оборотов, их тоже понадобиться 4 штуки. Рекомендую модель Turnigy Multistar 30 Amp Multi-rotor Brushless ESC 2-4S.
Также необходимы пропеллеры левого и правого вращения. Модели Slow Fly Electric Prop 9047 SF CCW (4 pc - Green) и 11x4.7SF соответственно.
Для регулятора Multistar понадобится кабель для разводки с разъемом подключения 3,5 мм. Модель (ХТ60 на 4 X 3.5мм).
Управлять квадракоптером можно будет при помощи платы MultiWii NanoWii ATmega32U4, которой дистанционно можно будет управлять по ПК через порт USB.
Также требуется обеспечить питание устройства - возьмите несколько аккумуляторов Nano-Tech 2200 30C. Почему несколько? Чтобы не разочаровываться, когда заряд закончится и вы могли продолжать наслаждаться полетами. Если хотите работать на открытых местностях - возьмите не менее 4-х единиц. К аккумуляторам надо и зарядник, рекомендуем марку HobbyKing Variable 6S 50W 5A.
Для радиоуправления требуется устройство Turnigy 9x - оно лучшее по соотношении цены и качества. Устройство сделает возможным управление квадрокоптером на дистанции до 900 м. Вместе с передатчиком вы покупаете и приемник, он идет в одном комплекте.
Для соединения платы с приемником используются соединители Turnigy 9x.
Также потребуются дополнительные шнуры для удлинения соединения с двигателем, возьмите несколько цветов кабеля, чтобы потом легче было соединять.
Перед тем, как сделать квадрокоптер своими руками в домашних условиях, необходимо продумать, будете ли вы покупать раму, или сделаете ее самостоятельно.
Если не хочется долго морочиться, то можно раму и купить. Только учтите то, что при поломке придется все равно заказывать детали к ней. Самодельная же рама - это возможность ликвидировать поломку в течение получаса, она не требует дополнительной работы при изготовлении квадрокоптера своими руками.
Для того, чтобы провода не ломались, используйте пластиковые трубы. Они усилят провода, сделав конструкцию более долговечной. Можно купить крепежи к стене, можно и поворотные части. В результате может получиться довольно стойкая конструкция, которая сделает возможным не просто перевозку электроники, это будет сделанный квадрокоптер с камерой своими руками.
Посмотрите видеосюжет о сборе квадрокоптера из труб.
Также прилагаем чертежи для конструкции. Она рассчитана на полет с фотоаппаратом, поэтому мы сделали ее высокой.
Подключение электроники квадрокоптера
Как подключить электронику к устройству? Соберите ее по инструкции, которая показана ниже.
Чтобы соединить мотор и регулятор, необходимо нарастить провода, для этого используйте силиконовую оболочку, так как она лучше будет функционировать при холодных температурах воздуха.
Собираем все элементы квадрокоптера своими руками по такой схеме:
схема электроники квадрокоптера
Настройка квадрокоптера
Изучите инструктаж, как сделать квадрокоптер своими руками, поскольку просто так квадрокоптер не полетит. Скачайте программное обеспечения для управления с сайта, выбрав опцию - квадрокоптер. Данные слейте в плату управления через USB. Следите также за прошивками, поскольку они постоянно обновляются, и, внимание, могут конфликтовать друг с другом.
Наловчитесь управлять, используя маленькие квадрокоптеры, которые не превышают в размерах 10-см, они не будут ломаться от падения через небольшой вес. Одним из простых квадрокоптеров является Turnigy 9х и Q-Bot Mini, посмотрите инструкцию как его сделать здесь.
