Своему хороши, но не все поз вол я ют со б рать у рожай, пригодный для последующего длительного хранения. Владимир л егостаев из москвы сконструировал приспобобление, которое снимает плоды бережно.
Важчая деталь

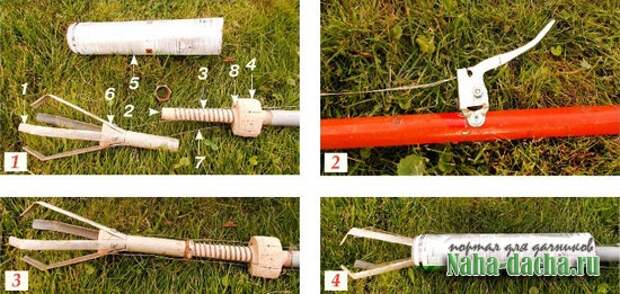

В куске пластиковой трубы d ЗО мм и длиной 250-300 мм сделал два продольных надреза до половины, разделив трубу на четыре равные сегмента (фото 1, п.
Готовим захват
Внутрь распиленной трубы закрепил саморезами деревянный конус (6) так, чтобы лопасти-захваты разошлись в стороны, а между ними мог разместиться самый большой плод, который необходимо снять. На этом конусе с двух сторон закрепил тросик тормоза велосипеда (7), который проходит через отверстия в основании штока (8), спускаясь по черенку к ручке велотормоза (фото 2). На шток насадил трубу с захватом, а пружину к трубе зафиксировал гайкой (фото 3), при этом труба свободно ходит по штоку. На механизм надел корпус от баллона монтажной пены, предварительно отпилив у негодно (фото 4). Закрепил его на утолщении штока с таким расчетом, чтобы в нерабочем состоянии края баллона не мешали лопастям и они были максимально раскрыты.
На заметку
Чтобы сорвать захваченное яблоко, достаточно немного провернуть его вокруг собственной оси.
Снимаем урожай

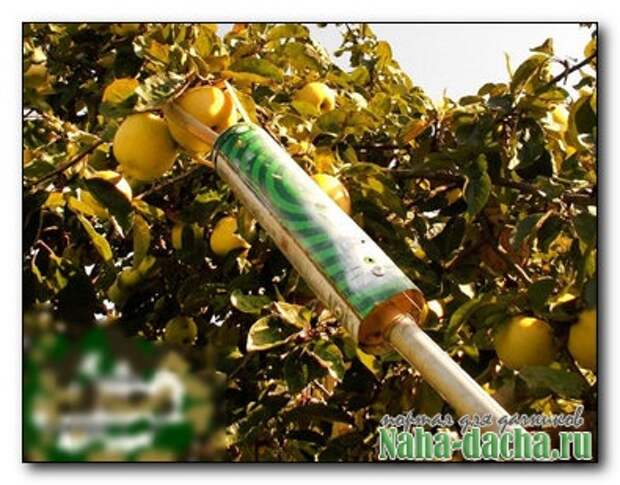

Подвожу плодосъемник с раскрытыми лопастями к плоду и нажимаю тормоз на рукоятке. При этом трос натягивается и заставляет пластиковую трубу с четырьмя захватами двигаться вниз, преодолевая сопротивление пружины. Лопасти, упираясь в края баллона, смыкаются и плод можно рвать. Стоит отпустить тормоз — пружина возвращает захват в исходное положение, лопасти раскрываются-— плод свободен.
