Переделывая дома отопление, получил целую кучу бывших в употреблении старых труб и батарей. Применение к ним нашел очень быстро, так как идея с тренажером уже витала в воздухе. В качестве груза могли прекрасно служить секции из батарей отопления. Вес одной секции приблизительно 8 кг. Для изготовления устройства покупал только болты, ручки для руля велосипеда, трос, натяжитель, точил ролики, ну и расходники – электроды, отрезные круги.
Все остальное – «подножный» материал.

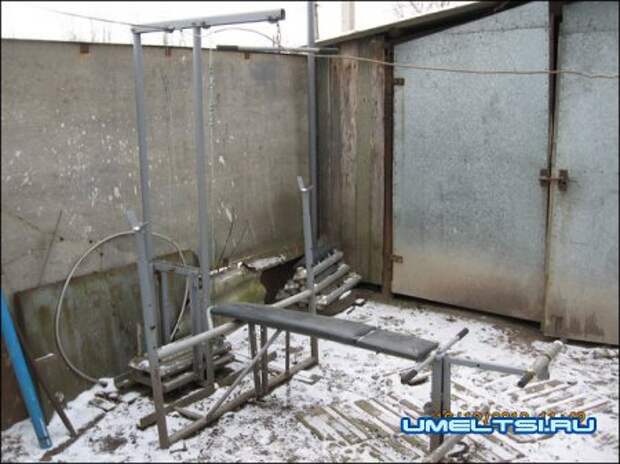

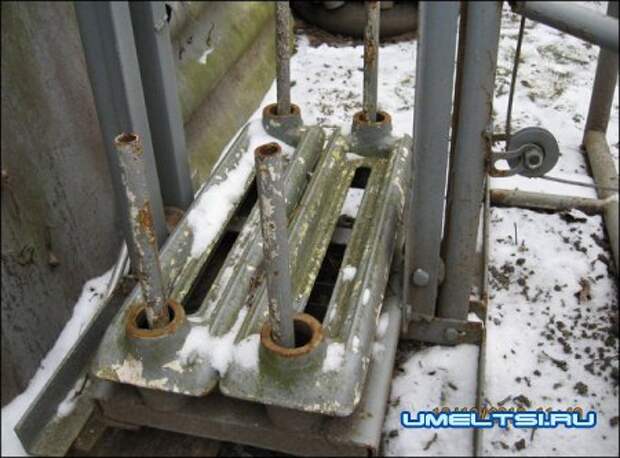

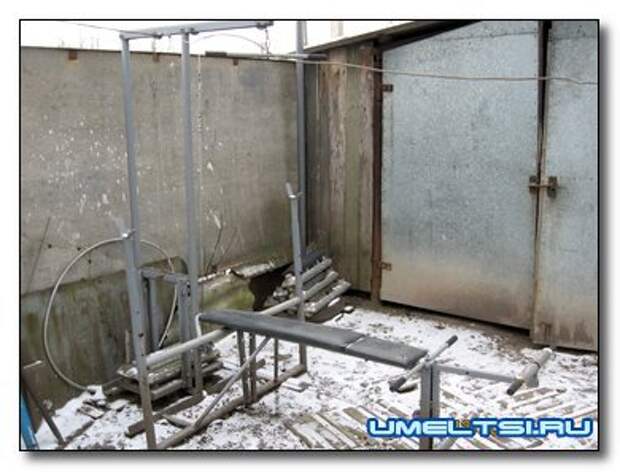

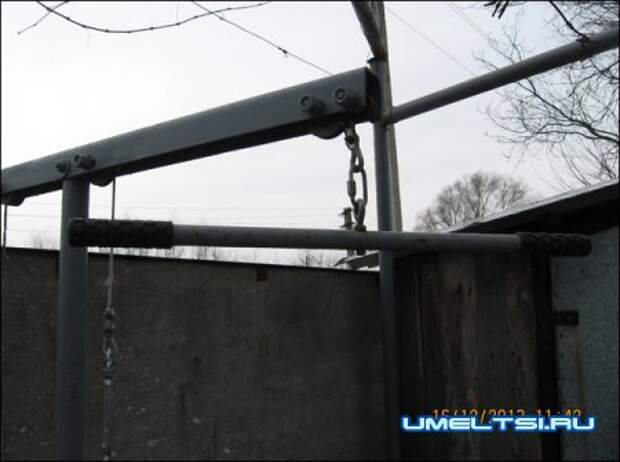

Сначала собирал корзину для груза. Размеры корзины выбирал, исходя из размеров секций батарей. Сборку начал с поддона, а затем уже вертикальные стойки с роликами. Завершает конструкцию блок для троса. После сборки корзины приступил к изготовлению рамы. Раму собирал сначала на болтах, а затем, после настройки плавности хода корзины, заднюю стойку обварил. Верхняя часть рамы изготовлена из П профиля. В нем очень удобно крепить блоки плюс хорошая жесткость. В профиле установлены 4 блока, два из них на одной оси непосредственно над корзиной.

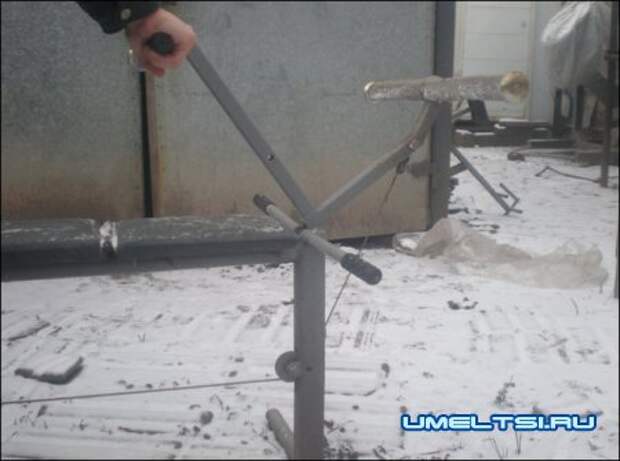

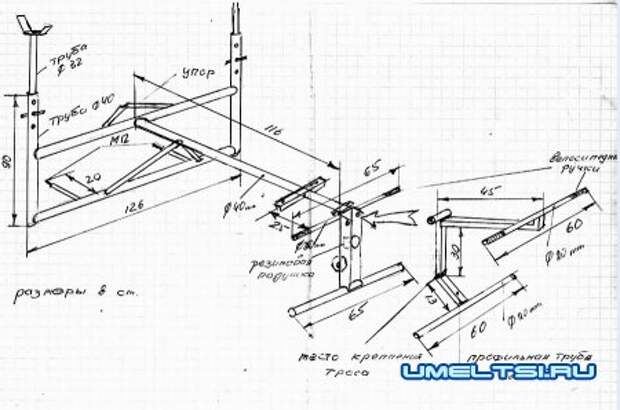

Дальше приступил к сборке второй части тренажера. Сначала изготовил раму с регулируемыми по высоте стойками под штангу, затем к ней приварил основание лежака. На другом конце основания вертикальной стойкой служит П-образный профиль, на котором собрана подвижная часть для тренировки ног и спины (весла). Обе части тренажера соединяются внизу. Чтобы тренажер под нагрузкой не «складывался», я добавил упор.

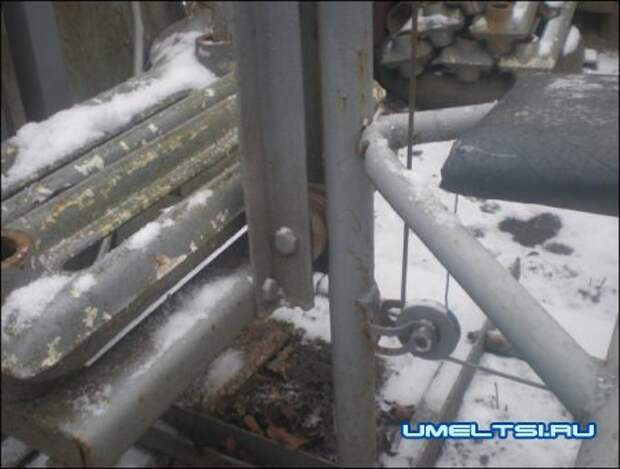

Трос проходит через блок корзины и идет одним концом на блок с прижимным роликом (им служит обычный шариковый подшипник) и подключается к трубе, служащей тренажером для рук и трапеций. Другой конец троса через блок опускается вниз, где установлен натяжитель троса, а дальше через нижний блок проходит под лежаком и подключается к устройству, служащему тренажером для ног и спины (весла).

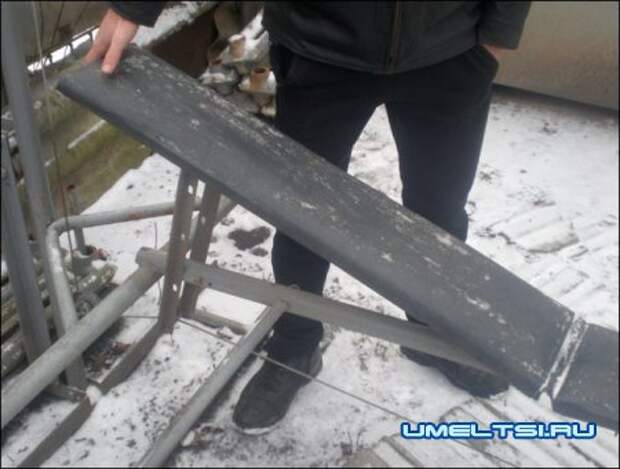

Сам лежак изготовлен из доски (ширина – «по вкусу»), оббитой кожезаменителем и поролоном. Доска из двух частей соединенных между собой неразьемной дверной петлей, одна часть закреплена к станине, а другая подвижная (регулировка по высоте). Изначально устройство делалось для улицы, поэтому вышла такая, довольно габаритная, конфигурация. Но, если творчески подойти к идее, то на этой базе можно создать массу вариантов менее габаритных.
