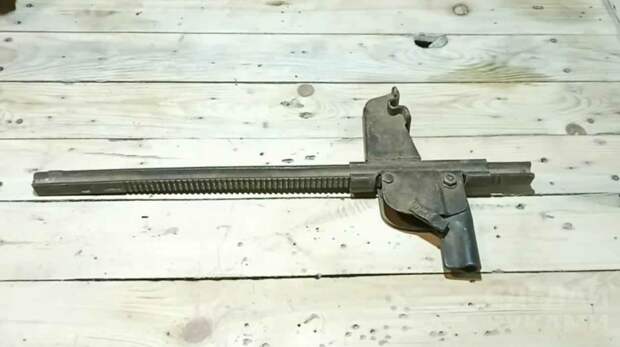

Взяв за основу старый реечный домкрат (рычажного типа), мастер решил сделать из него универсальный настольный зажим. Его можно использовать для фиксации как деревянных, так и металлических заготовок.
Для изготовления самоделки потребуется не весь домкрат, а только его часть — рейка с подъемным механизмом и лапой.
Ручка также пригодится, поэтому ее выбрасывать не стоит.
Саму лапу (или подхват) необходимо будет отрезать, оставляем только ползун, который перемещается по рейке.

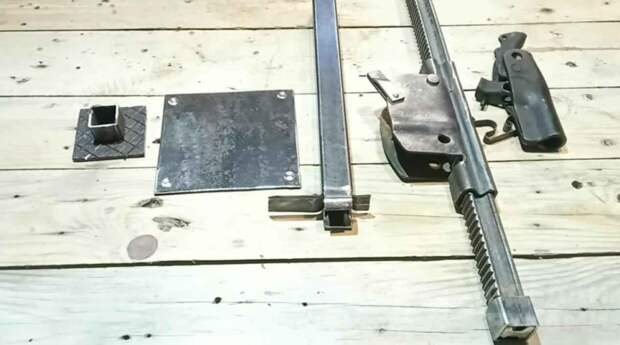

Поскольку опорный башмак мы не используем, то необходимо изготовить новое основание. Для этого мастер вырезает пластину металла подходящего размера. В ней надо просверлить отверстия для крепления к столу.
Основные этапы работ
На следующем этапе из небольшого куска профтрубы и металлической пластины автор изготавливает прижимную губку. При помощи болгарки делаем насечки на губке.

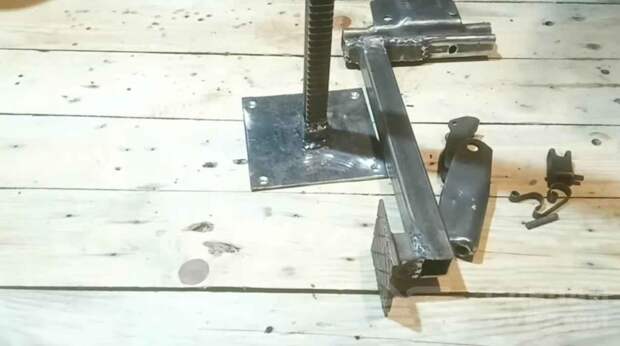

Далее отрезаем длинный кусок квадратной профильной трубы. К одному концу привариваем ползун от домкрата, к другому — прижимную губку. Саму рейку от домкрата нужно приварить к основанию.

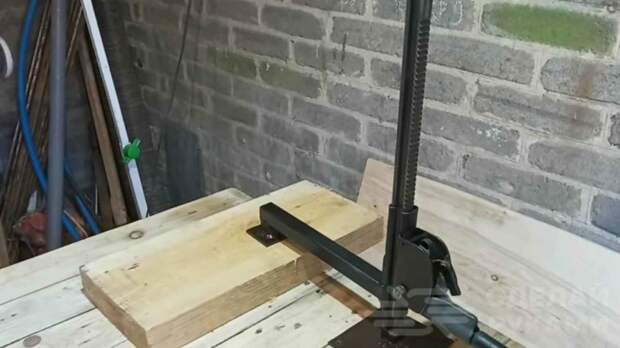

После этого останется лишь зачистить сварные швы и покрасить все детали. Затем приступаем к сборке конструкции. Устанавливаем ее на верстак.
Подробнее о том, как изготовить универсальный настольный прижим из старого реечного домкрата, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Alex DIY.
