Модернизированная газовая пушка Евдокимова

Я уже выкладывал первый вариант газовой пушки, но в ходе эксплуатации решил доработать ее. И вот, что получилось.
Нам понадобится следующее:

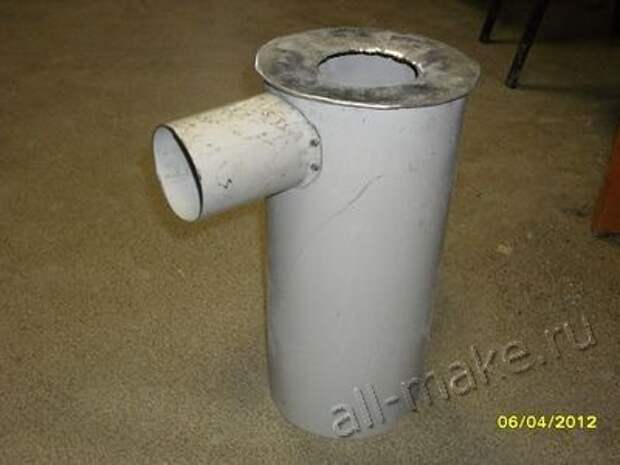

Это теплообменник, диаметр 200 мм.

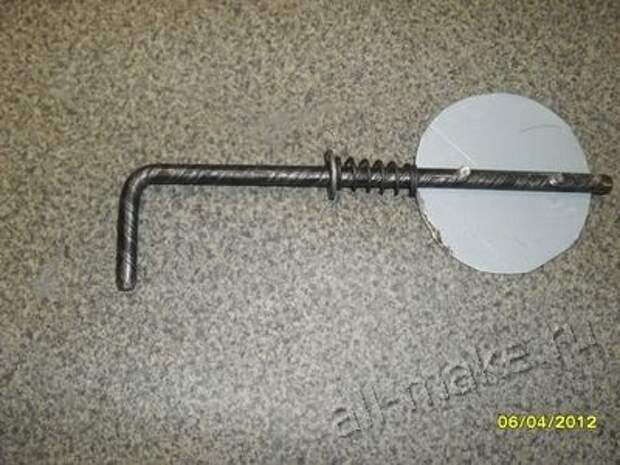

Это воздушная заслонка.

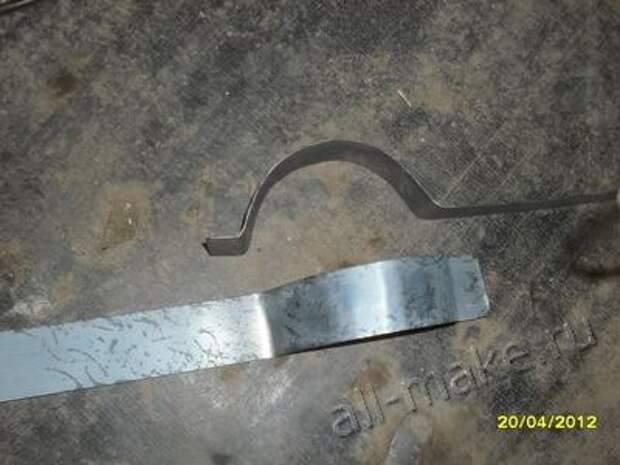

Хомуты для крепления удлинителя газовой горелки в корпусе теплообменника.

Хомуты для крепления удлинителя газовой горелки в корпусе теплообменника.

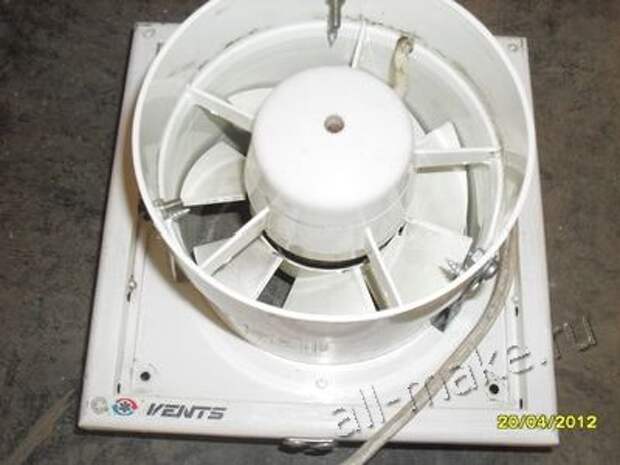

Вентилятор бытовой из ванной комнаты на 220 вольт.

Теперь начинаем изготавливать горелку. Как переделать саму газовую пушку смотрите в предыдущем описании газовой пушки. В трубе диаметром 80 мм. делаем вкладыш.

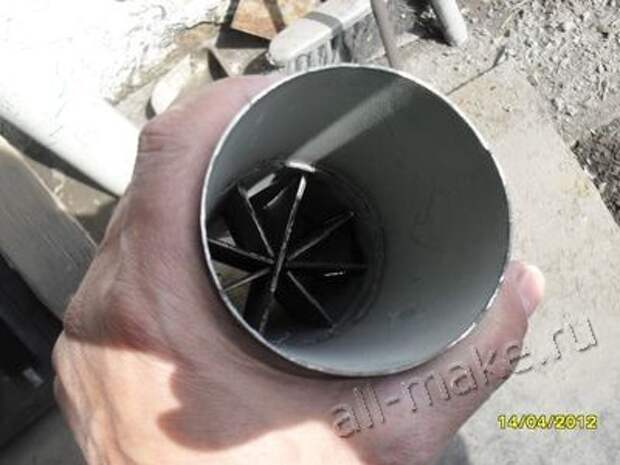

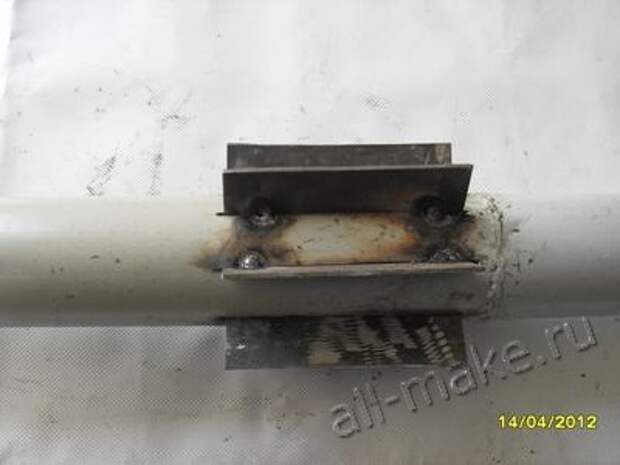

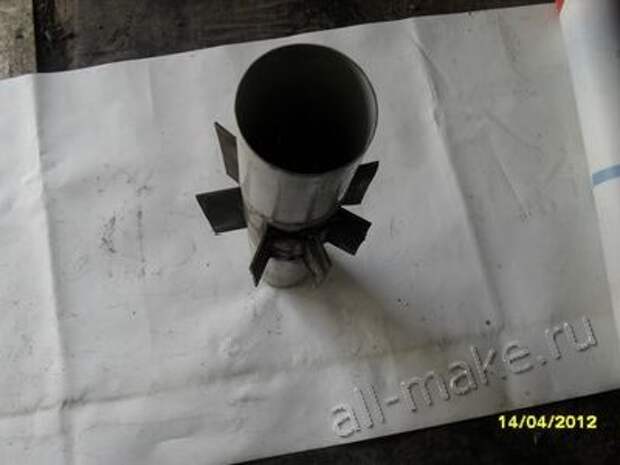

На фото видно, как сделан вкладыш.

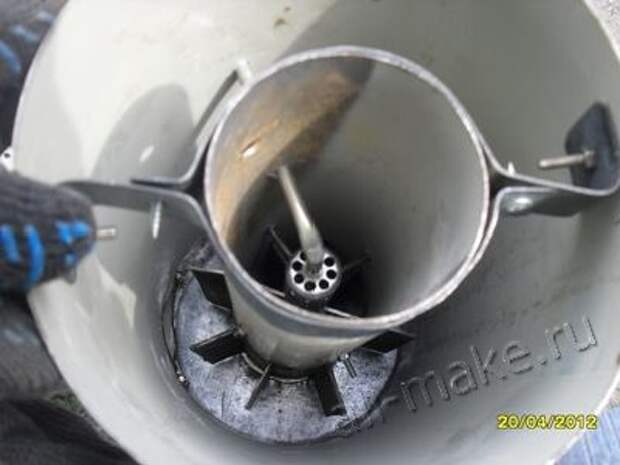

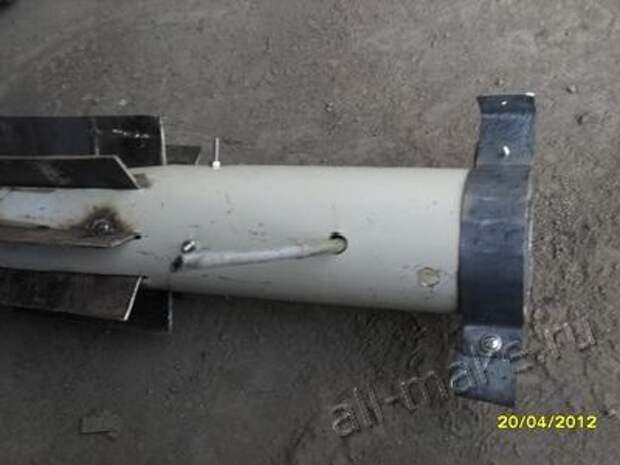

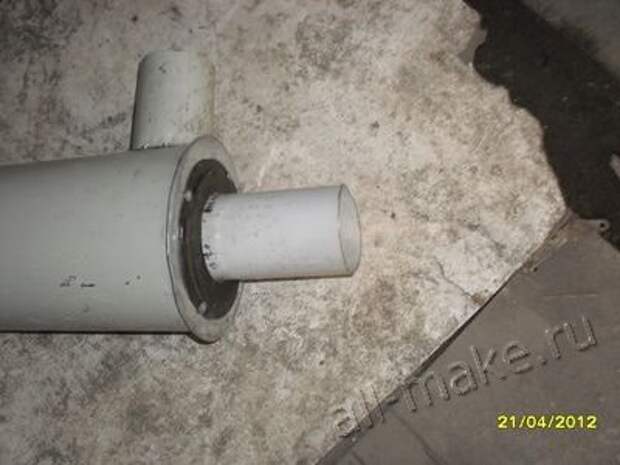

Вставляем удлинитель газовой горелки в корпус теплообменника. Газовая горелка в удлинителе закреплена двумя шпильками. Крепим через хомут удлинитель. Дальний конец просто вставлен.

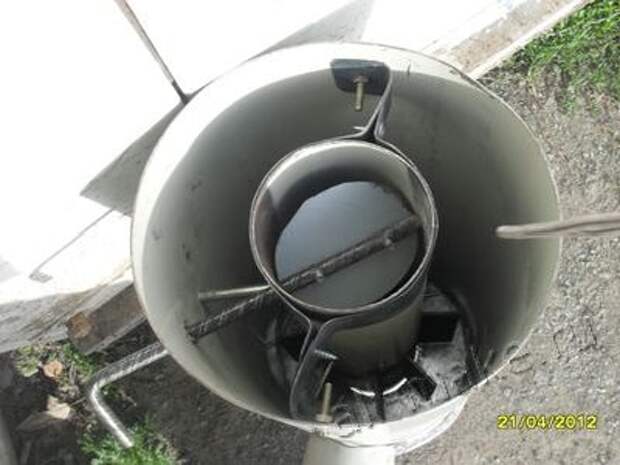

Устанавливаем воздушную заслонку.

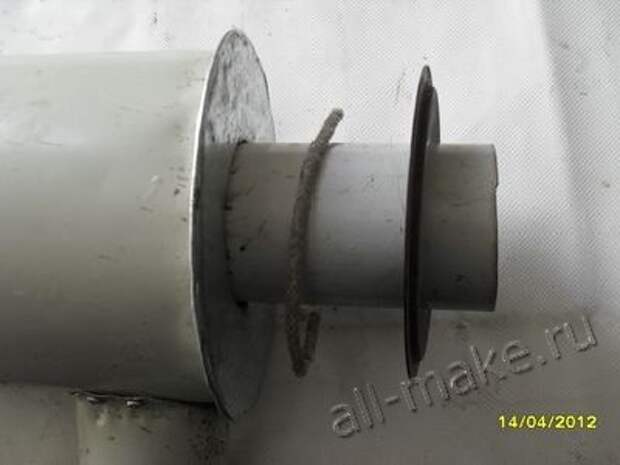

Второй конец удлинителя закреплен крышкой, под крышкой асбестовый шнур.

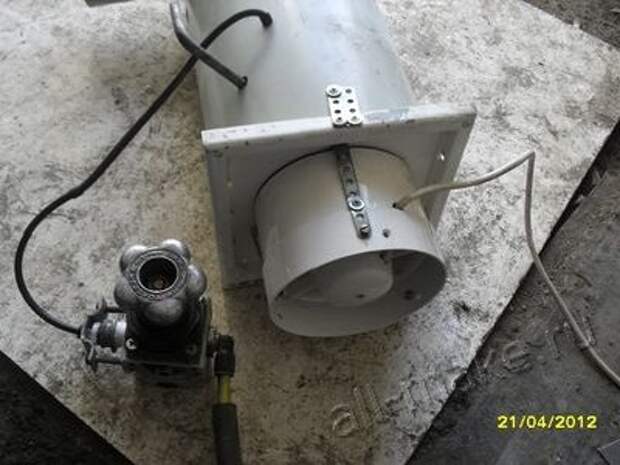

Ну все, газовая пушка готова, можно подключать газ. Слева внизу-регулятор подачи газа. Разжигаю через сквозное отверстие в теплообменнике и удлинителе газовой горелки с помощью бытовой удлиненной зажигалки.

Вот, что получилось.

Это схема самой пушки, чтобы был понятен принцип работы.

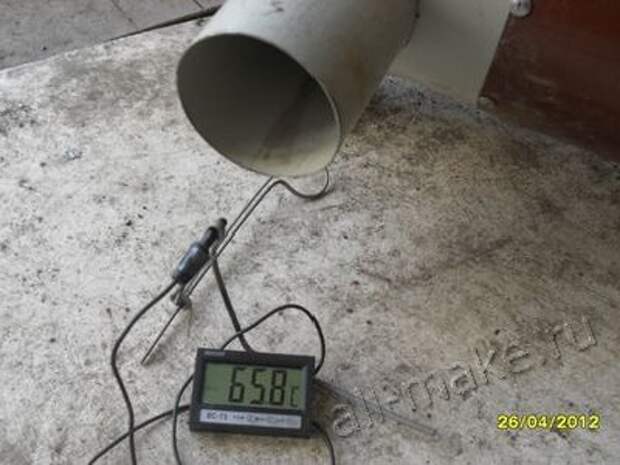

Попробовал замерить температуру выходящего тепла из теплообменника градусником на 70 градусов, но его не хватило, но думаю, что тепла хватит, чтобы не мерзнуть в гараже.

Я уже ранее описывал порядок розжига пушка и еще раз хочу повториться: вставляем в отверстие зажигалку, зажигаем ее, открываем подачу газа, убираем зажигалку, включаем вентилятор, приоткрываем воздушную заслонку.
