Без тисков в домашней мастерской не обходится практически ни одна операция по ручной (механической) обработке металла. В данной статье расскажем, как сделать мощные слесарные тисы своими руками.
Первым делом давайте сразу сделать прижимные пластины, которые будут крепиться к губкам тисков.
Отрезаем пластину металла, и затем с помощью болгарки делаем диагональные насечки. Разрезаем пластину на две одинаковых заготовки.
Изготовление губок
Отрезаем заготовки из листового металла, и свариваем сначала неподвижную губку, а затем — подвижную, которая приваривается к куску швеллера. Внутри швеллера надо будет установить ходовой винт.
Изготовление основания
В качестве основания выступает металлический диск с отверстием. По центру нужно приварить кусок стального прутка, а к нему — втулку с внутренней резьбой (направляющую для ходового винта).
Сборка самодельных тисов
Неподвижную губку привариваем к основанию, выставив ее по центру. Подвижную губку закрепляем на конце швеллера.
Далее соединяем обе части тисов вместе — для этого надо просто вставить швеллер в отверстие в неподвижной губке.

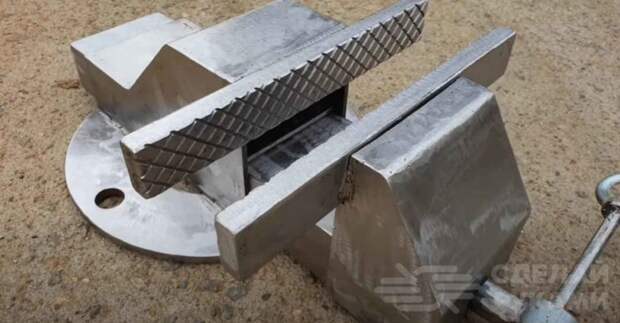

В основании высверливаем отверстия для крепления к столу. На последнем этапе надо будет приварить к губкам прижимные пластины. На конце ходового винта устанавливаем вороток. В завершении красим самоделку.
Подробно о том, как сделать мощные тиски в мастерскую для выполнения различных слесарных работ, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала mansoo lee.
Источник: https://sdelairukami.ru/kak-sdelat-moshhnye-tiski-dlya-slesa...
