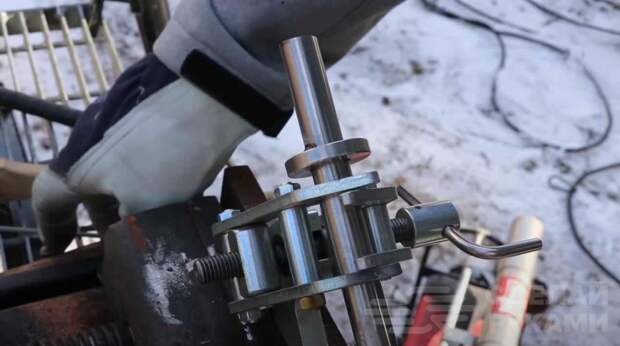

В данном обзоре автор покажет пошагово, как сделать довольно удобные в использовании универсальные слесарные тиски для работы с металлом.
Такие самодельные тиски отлично подойдут для обработки труб квадратного и круглого сечения, а также разных по размеру заготовок из металла.
Первым делом отрезаем кругляк нужного размера.

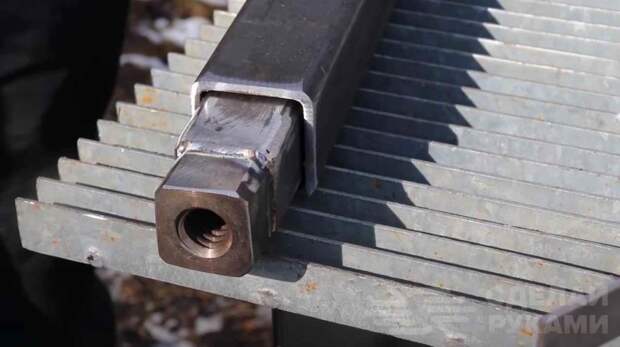

Сверлим по центру отверстие, и нарезаем резьбу. Вырезаем из кругляка заготовку квадратной формы (или можно использовать уже готовый квадрат). Привариваем его к профильной трубе.

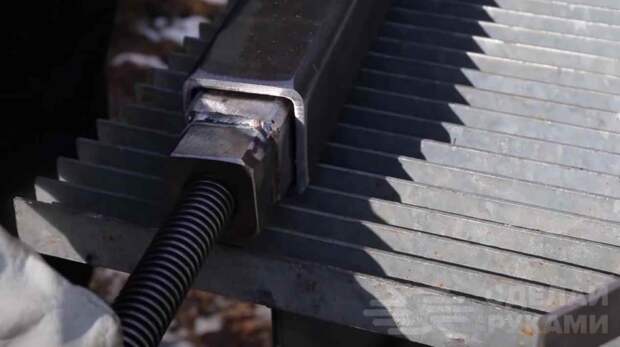

Получившуюся деталь вставляем в профильную трубу большего размера. Зазор должен быть минимальным.
Далее привариваем к ходовому винту кусок круглого прутка. На пруток автор надевает шайбу и обваривает. Вкручиваем винт в отверстие с резьбой в квадратной детали.
Основные этапы работ

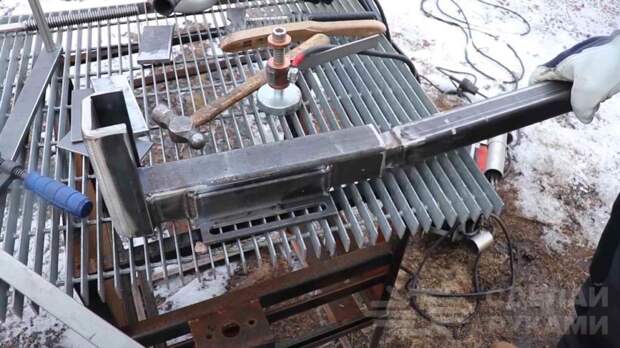

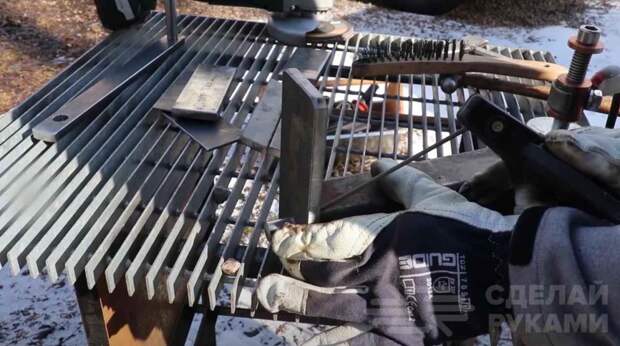

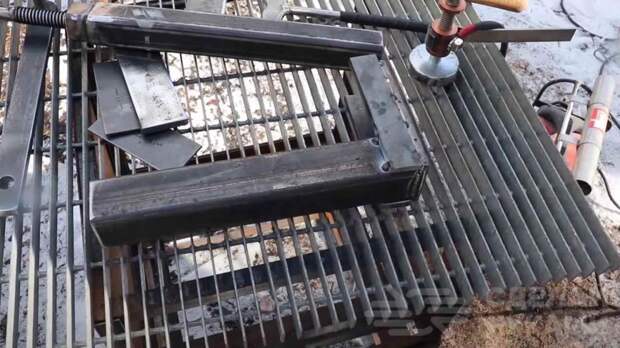

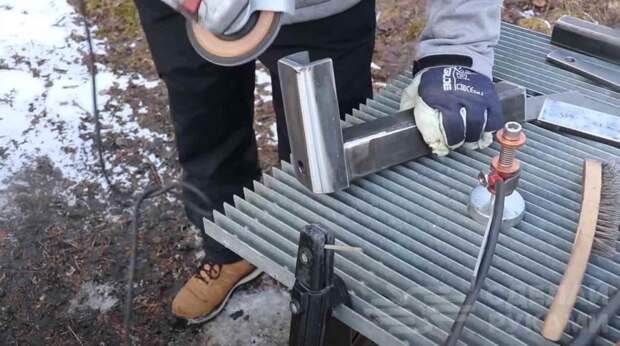

На следующем этапе к торцу профильной трубы автор приваривает отрезок металла. По бокам надо будет приварить две металлических полосы. В торцевой пластине сверлим отверстие. Потом зачищаем сварные швы.
Внутрь большой профильной трубы вставляем ранее изготовленную деталь с винтом. По бокам привариваем лапки для крепления к верстаку.

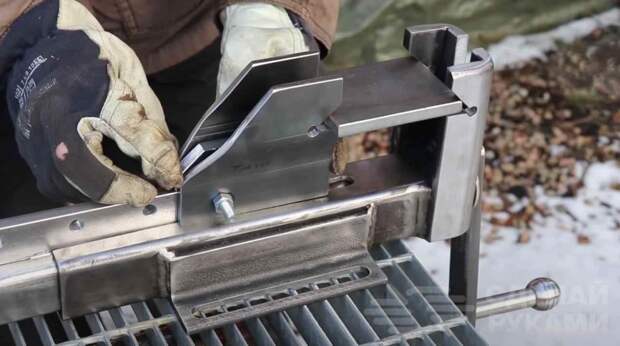

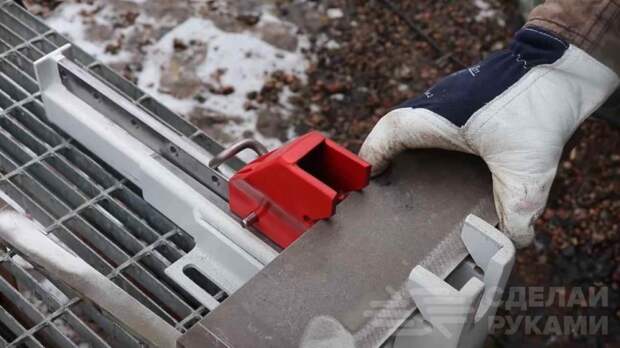

В станине тисков прорезаем продольный паз, крепим металлическую полосу с отверстиями. Потом изготавливаем и устанавливаем подвижную прижимную губку.

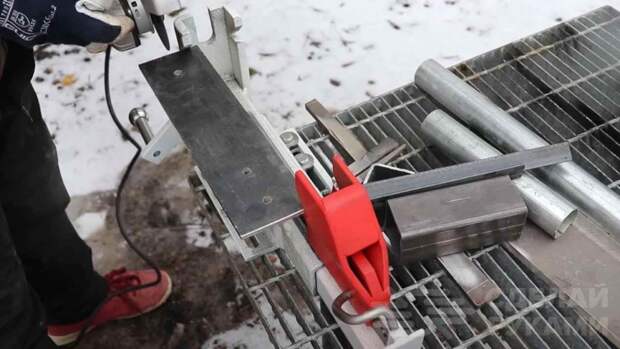

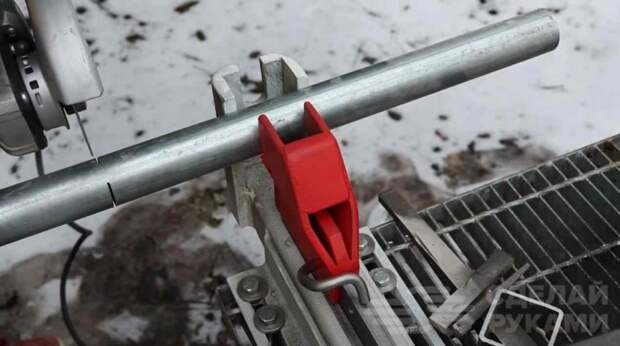

На последнем этапе останется только покрасить все детали. Устанавливаем тиски на столе, и можно использовать их по назначению.
Подробнее о том, как сделать универсальные слесарные тиски для работы с металлом, смотрите на видео ниже. Идеей поделился автор YouTube канала The other Finnish guy.
