Всем доброго времени суток.
Я раньше писал статью «Антенна для 3g модема из CD» и «Антенна для 3G модема из алюминиевого листа» на этом же сайте. Но в то время в нашей стране работал МТС. С августа месяца 2012 г. МТС отключили, и я перешел на Beeline. Но у Beeline на нашем районе связь очень низкая, а точнее в доме сети нет абсолютно.
Во дворе еле 2 палочки и то исчезает. Я живу в частном доме. Предыдущие мои антенны уже не помогают ловить сеть. Надо как то выходить из такой ситуации и поймать 3G сеть. Я придумал другую антенну.
Работает замечательно. Хочу поделиться со всеми у кого проблема с сетью 3G.
Что нам необходимо:
- алюминиевый лист толщиной, где то 2 мм размером 800х300 мм;
- алюминиевые трубки диаметром, где то 10-12 мм;
- банка изпод кофе или любая диаметром не менее 92 мм;
- кабель телевизионный;
- кабель тоненький для впаивания в модем;
- коннекторы;
- и лишние деньги на новый модем, если руки не совсем умелые =))
С помощью программы Calculator подбираем длину и расстояние проволоки от стенки банки. 3G сеть работает на частоте 1900-2100 Мгц. Вводим эти данные в программу Calculator. Крепим коннектор в банке и головка готова.
С помощью программы Antenna рассчитываем кривизну рефлектора а точнее отражателя из алюминиевого листа 800х300 мм и фокусное расстояние, где будет находиться головка антенны. Потом все собираем как на картинках или другим способом. Антенна не должна от ветра шататься, кривизна рефлектора не должна изменяться.
У меня головка собрана немного иначе. А точнее не по данным калькулятора так как не нашел банку нужной длины.

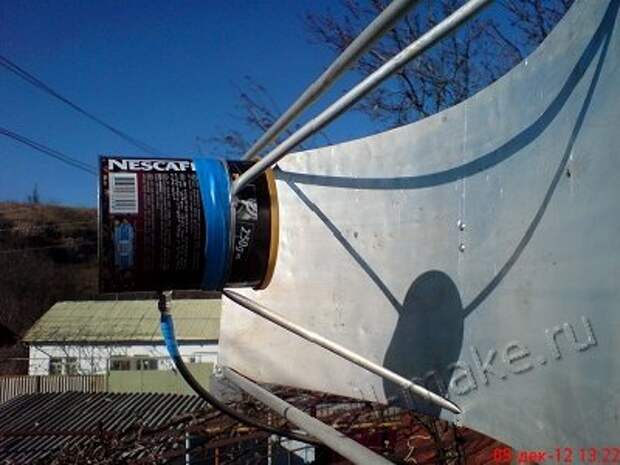

Вот как у меня сделано наугад:
Но ловит отлично. Фокусное расстояние настраивал вручную. Закрепил головку на самом оптимальном месте. Уровень сигнала -95 Дб а скорость доходит до 4 Мбит/сек. Уровень сигнала можете проверить с помощью программы mdma.
Антенна у нас готова. Ее теперь надо подключить к модему. Тут работа,наверное, будет сложнее. В каждом модеме есть встроенная внутренняя антенна.

Ее надо будет отпаять аккуратно. Я отпаять не смог, поэтому отрезал аккуратно канцелярским ножом а после отпаял остатки.

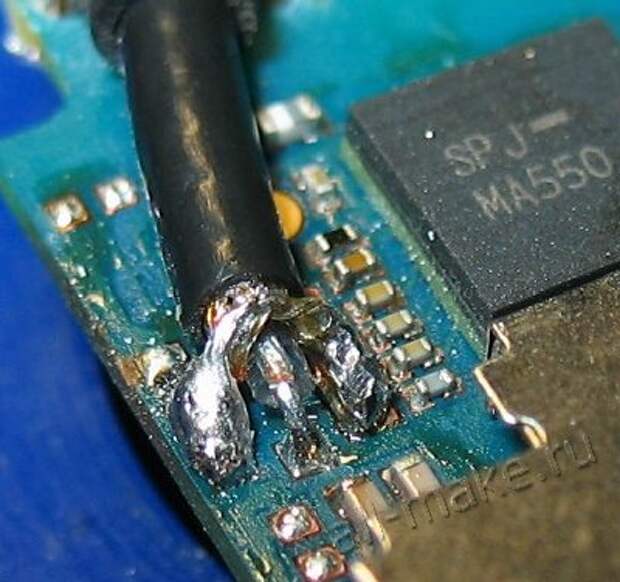

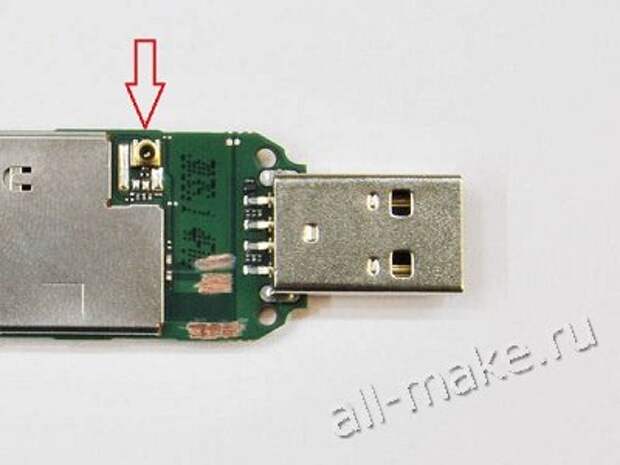

Берем тоненький кабель и его оплетку припаиваем к массе, а центральное жало к точке внутренней антенны.Например вот так:

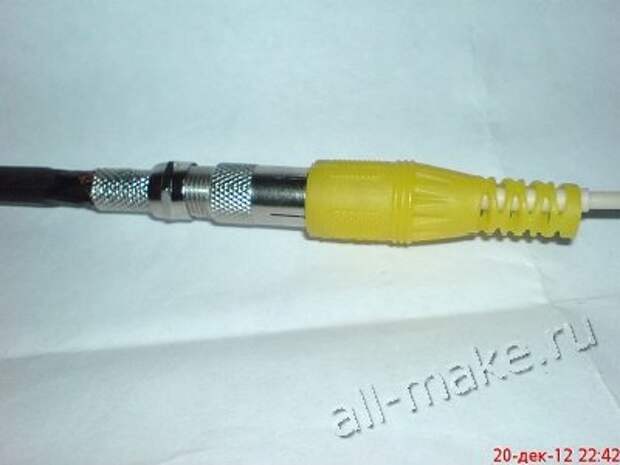

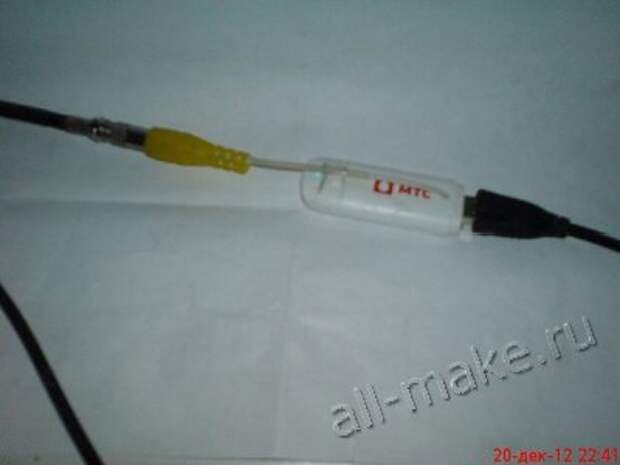

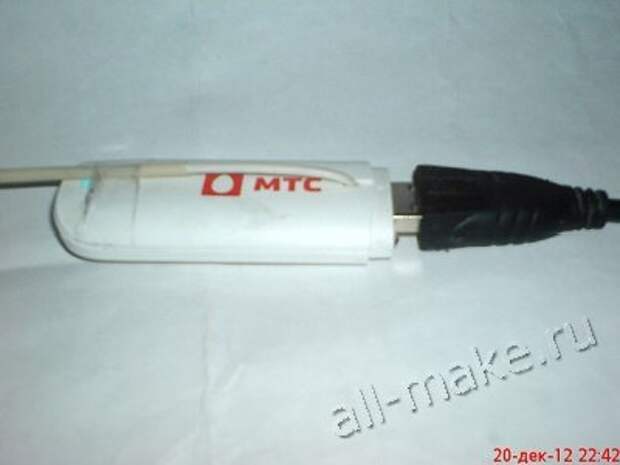

Картинка взята из интернета. А другой конец кабеля выводим, каким нибудь образом из модема так, чтоб крышка модема закрывалась нормально и крепко и на конце кабеля припаиваем штекер.

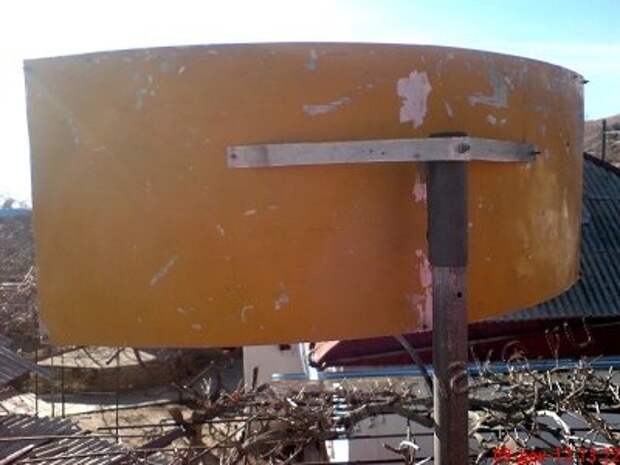

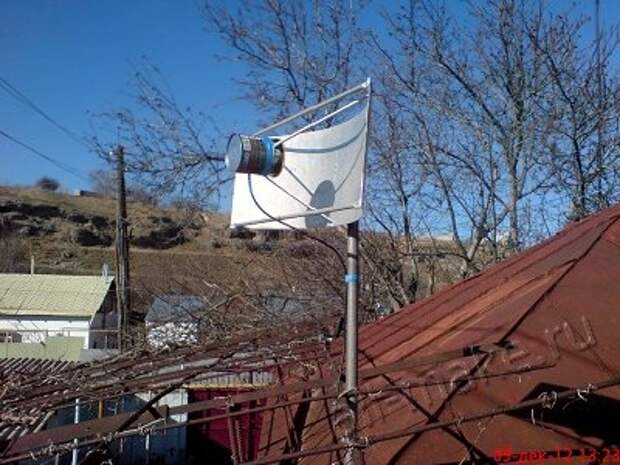

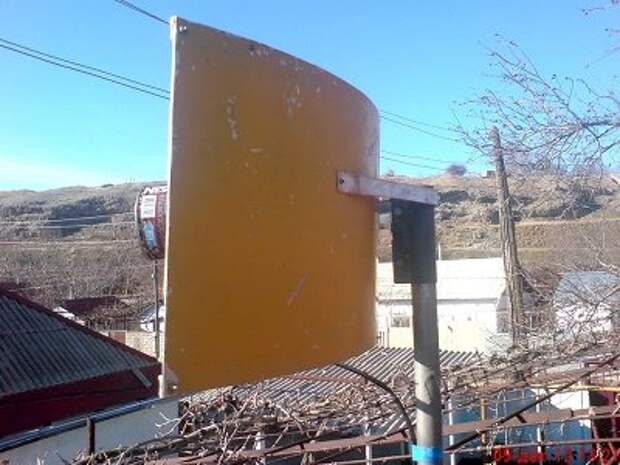

Ну, в принципе все готово. Если все сделали правильно, то должно у вас работать 3G где сети практически нет. Антенну поднимите повыше и направьте в сторону мачты оператора. Чем точнее направите, тем лучше результат. Вот как выглядит у меня антенна.






Данную антенну можно рассчитать под частоту Wi-Fi и будет отлично работать. Пробуйте, экспериментируйте. Думаю, у всех получится.
Удачи всем!
