После не долгих раздумий было принято решение создания циркулярной пилы, сразу стало много вопросов, кое что нашел в сети кое что придумал сам, итак...
За сердце сего аппарата был взят первый под руку попавшийся электродвигатель 3х фазник оборотов на 1500 и мощностью киловатта 2, точнее сказать не могу так как на двигателе отсутствуют какие либо опознавательные знаки.

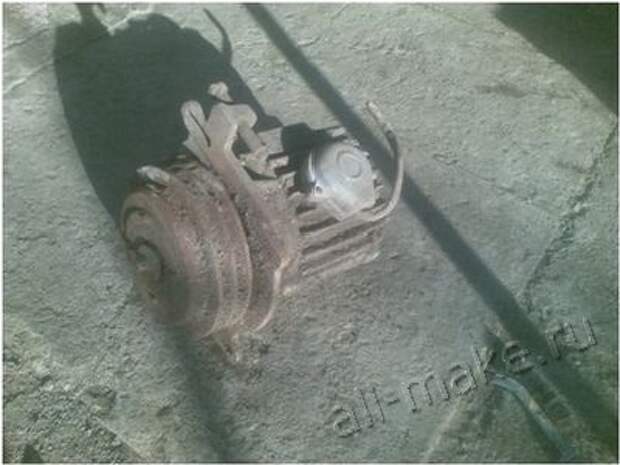

Вот такой вид имел двигатель в начале))

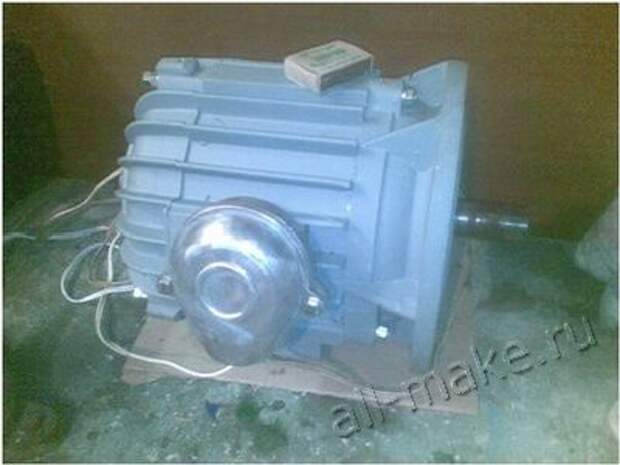

А вот такой уже после кап ремонта, и еще во время ремонта двигатель подготовил к подключению по схеме звезда, так как увы не являюсь обладателем 3х фазной сети.

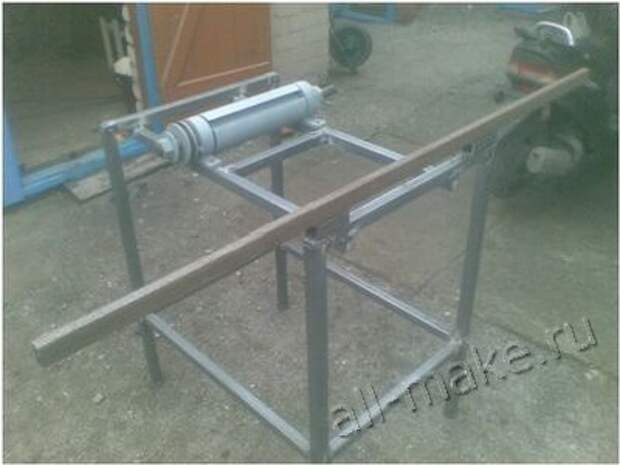

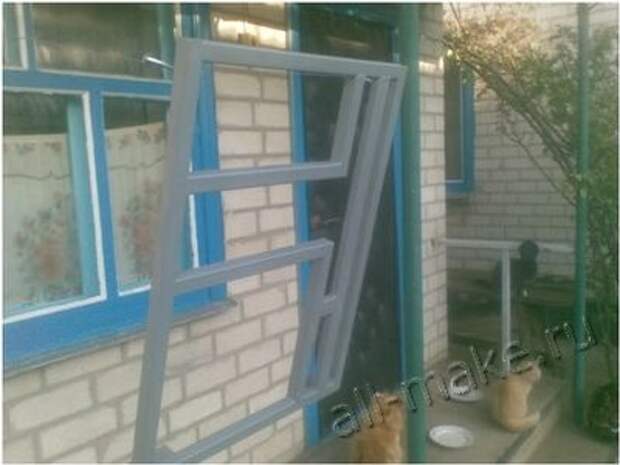

Раму варил из профильной трубы 30*30, решил брать новый металл, так и надежнее, да и красивей.

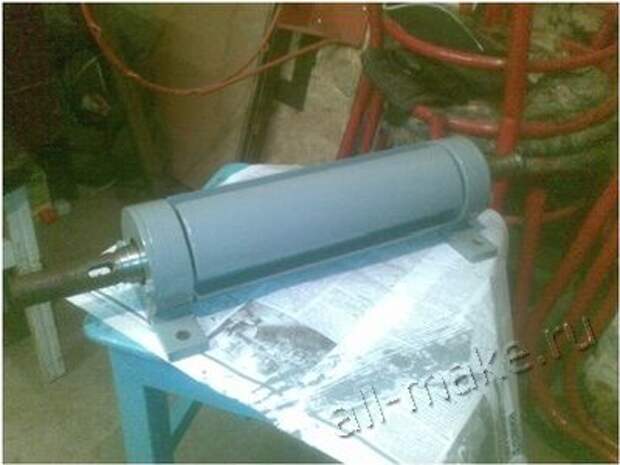

Вал. Вал был куплен у знакомого дедушки, вал делался еще в СССР на заводе под заказ, как бонус вал шел с ножами и крепежами под фуганок , от которого я естественно не отказался.

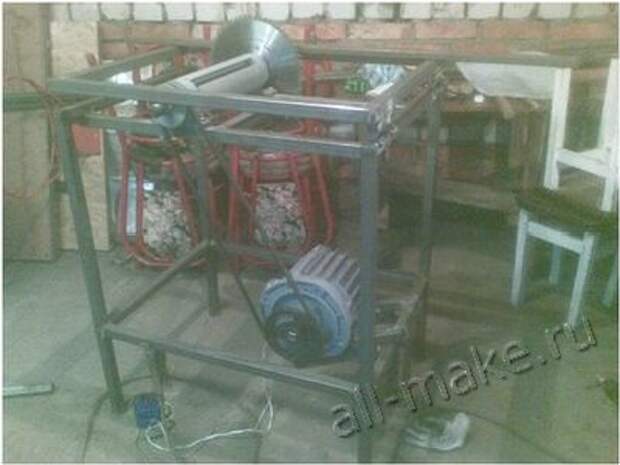

Верхнюю часть, крышку если хотите, сделал из текстолита толщиной 12мм. Прикрепленную на металлический каркас из той же профильной трубы.
Самая большая проблема была с регулятором подъема ножей фуганка, чтоб и надежно все держалось и точность не пострадала, в итоге был выбран вариант следующий. Я решил, что подниматься будет крышка, а вал стоять на месте, но, крышка поднимается только с одной стороны, с другой она приварена на завесы.

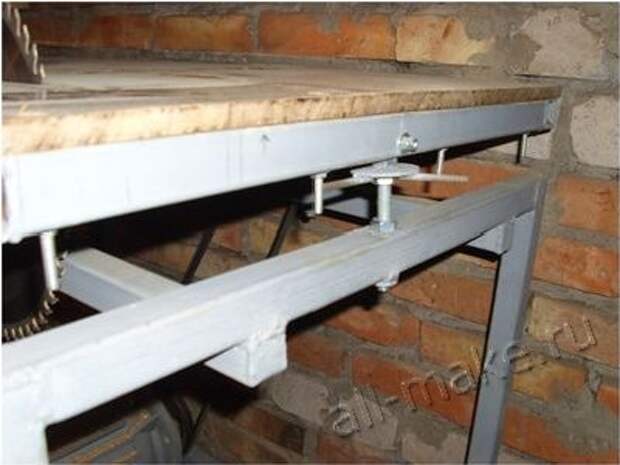

И наконец сам элемент регулировки подъема крышки - болт, вставлен заранее, еще перед установкой текстолита. Верхнюю грань трубы прошел на сквозь и остановился на нижней, где был закреплен болтиком на 8, чтоб не ходил вверх - вниз. Дальше, с наружней стороны, закручена одна гайка потом большая шайба с рузками для вращения болта, и все это на мертво закручено еще одной гайкой.
Как видите все предельно просто.

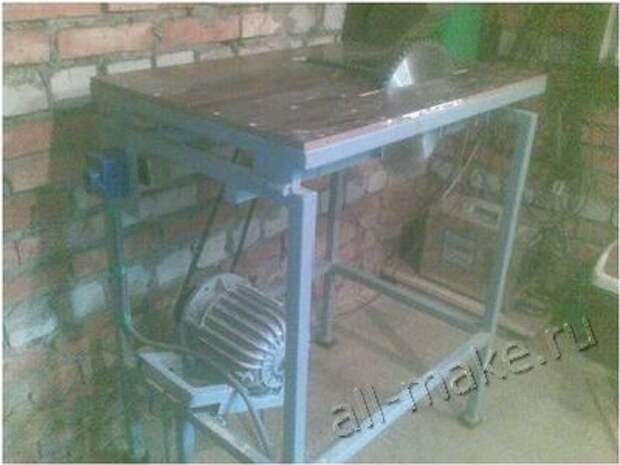

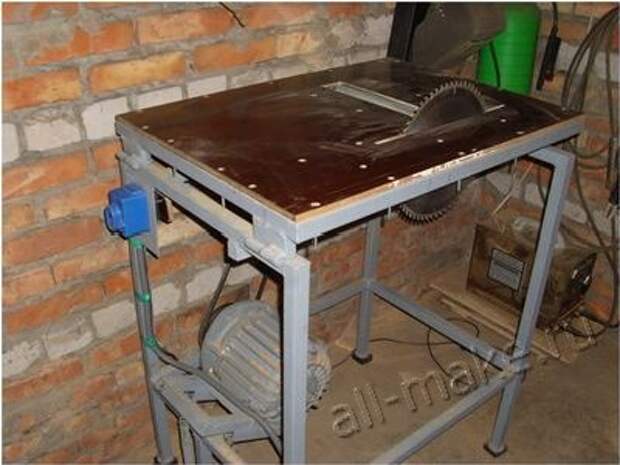

Вот такая вот циркулярная пила получилась
Надеюсь мои идеи кому то пригодятся)
Автор: Орехов Вадим
