Делаем держатель для гибкого вала мини дрели (гравера)

Тут уже где-то описывали, как сделать компактный универсальный станок из гравёра.

Я тоже хотела нечто подобное, но для гибкого вала, так как я работаю с ним, и снимать его с дремеля не люблю. У гибкого вала есть противники есть сторонники, противники считают, что при работе с валом теряется мощность и крутящий момент, кажется,  я работаю с валом так как он легче и от него меньше вибрации идет на руки, но и это стало не главным критерием при переходе на вал.

Главным стало, как мне кажется, не самое удачное расположение вентиляционных отверстий на дремеле, они расположены слишком близко к патрону (цанге), не знаю, как у других мини-дрелей (граверов), но дремель засасывает в себя всю отработку (опилки, стружку и т.д.) со скоростью пылесоса, а это не очень полезно для двигателя, гибкий вал эту проблему решает.
Теперь не посредственно о самом креплении вала к столу, я долго думала, что-то придумывала, но отметала варианты из-за их трудоемкости. И тут я совершенно случайно увидела на всем известном китайском сайте Алиэкспрес, вот такую штуку,

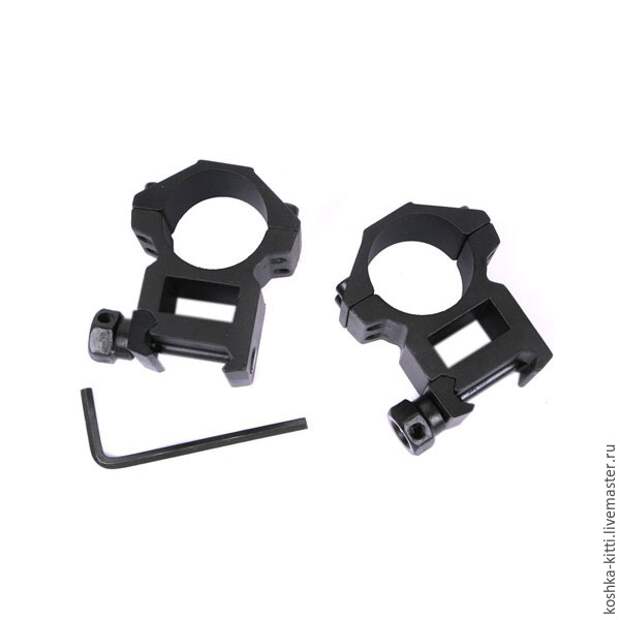

Это, как оказалось, держатель для снайперского прицела, они есть разные, я выбрала для себя подходящий по размерам для вала и заказала, обошелся он мне в 250р. это не так уж и много.

Ну а дальше все получилось просто и быстро.

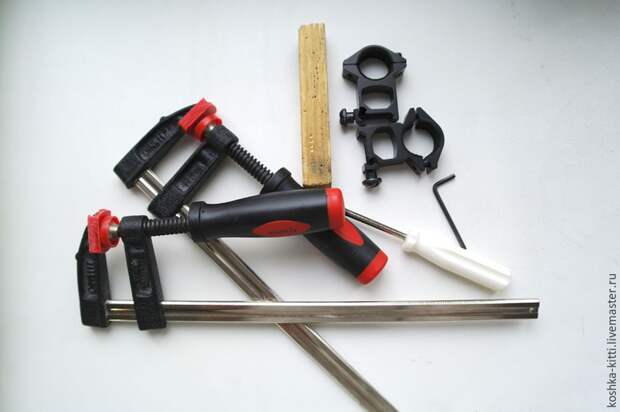

Мне понадобились:
1. Держатель для снайперского прицела одна пара.
2. Струбцины одна пара.
3. Штангель циркуль.
4. Отвертка шлицевая.
5. Кусочек бруса 20х20 мм. и длиной 100 мм.
6. Ну и сам дремель конечно :)

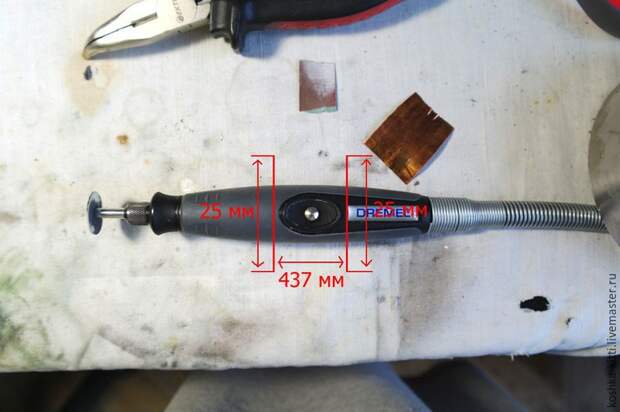

Сначала я выполнила необходимые замеры на гибком вале.

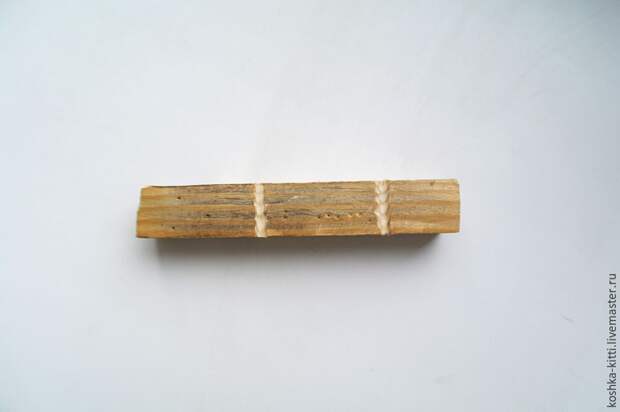

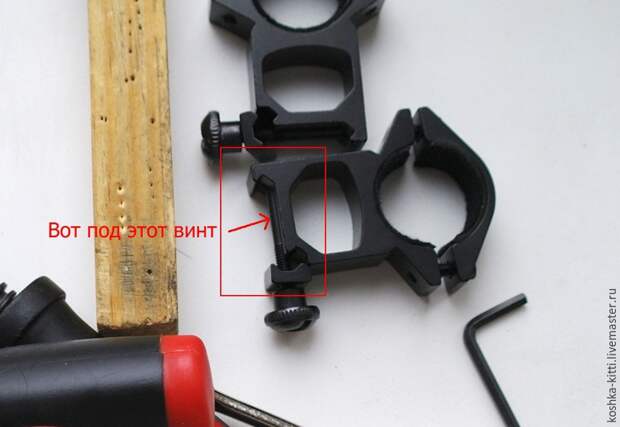

Затем разметила на бруске места для канавок под крепежные винты на держателе для прицела, выточила их при помощи фрезы и дремеля.

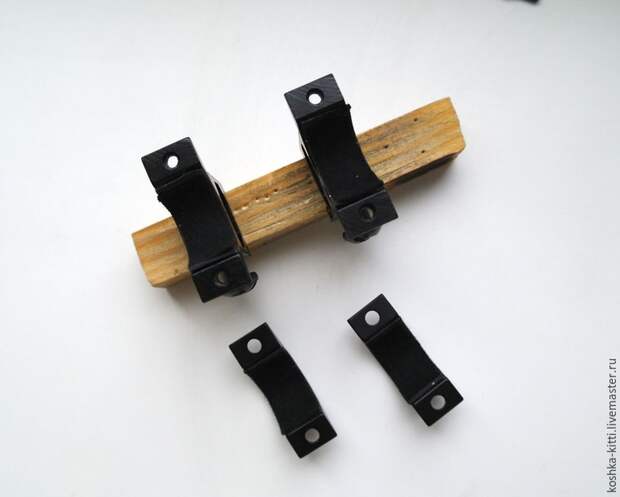

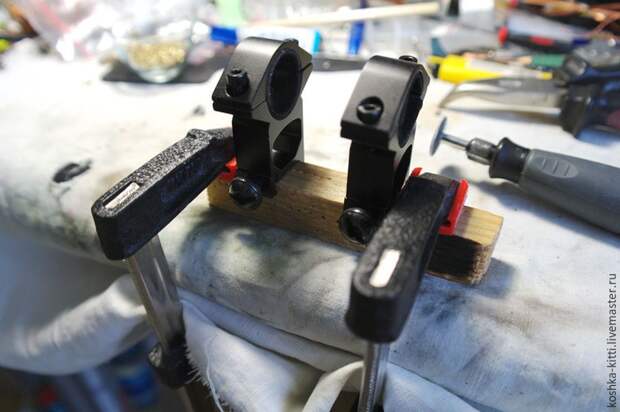

Затем я приклеила, на вспененный двухсторонний скотч кусочки тонкого фетра к внутренней стороне держателя, что бы обеспечить лучшее прилегание к валу, и исключить его проскальзывание.  И закрепила держатель на бруске, затянув крепежный винт отверткой.

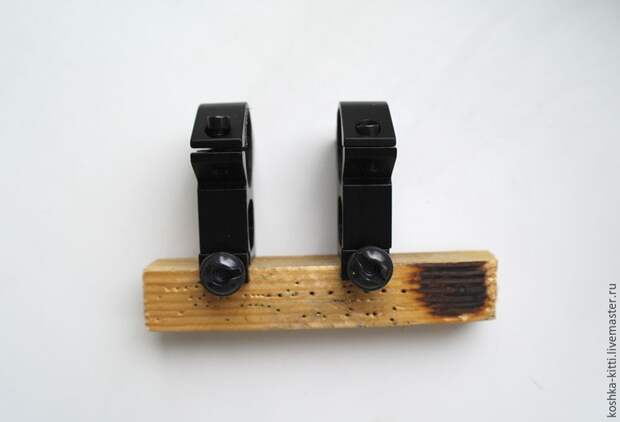

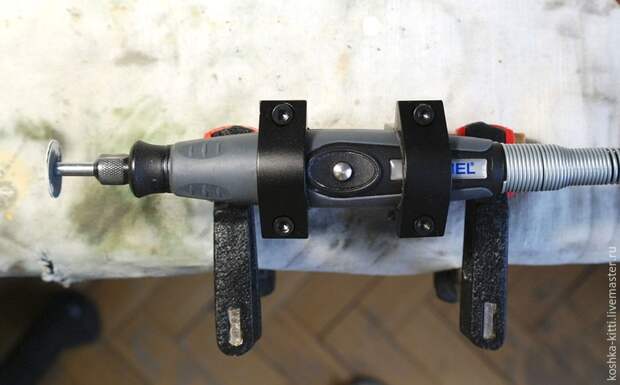

Получилась вот такая конструкция.

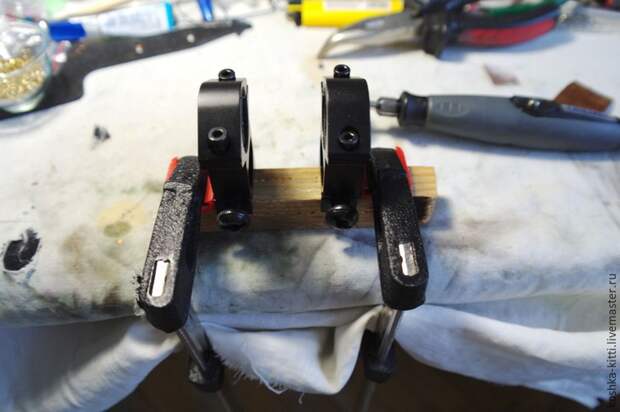

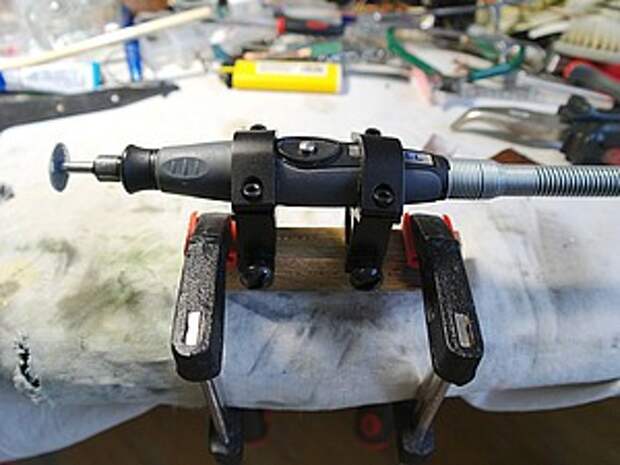

Дальше при помощи струбцин закрепила получившуюся конструкцию на столе.

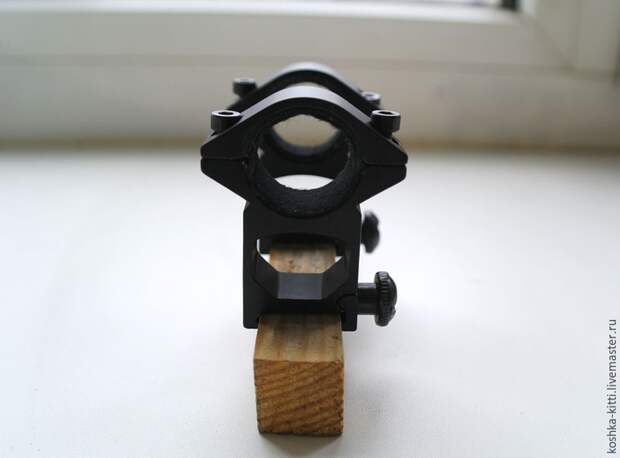

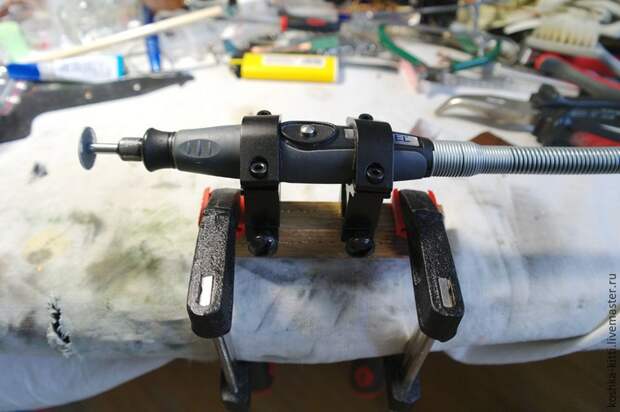

И установила в нее гибкий вал.

Все манипуляции заняли у меня 30 мин.

Брус можно попробовать раздобыть на строительных рынках, там иногда остаются обрезки, которые если вам повезет можно заполучить бесплатно, я свои кусочки в свое время так и добыла :)
