Пришла весна, а с ней и комары. На балконе установлено алюминиевое раздвижное окно. Москитной сетки к нему не было, поэтому хотел было купить заводскую, но узнав цену, отказался и решил изготовить самодельную.
Приступаем.

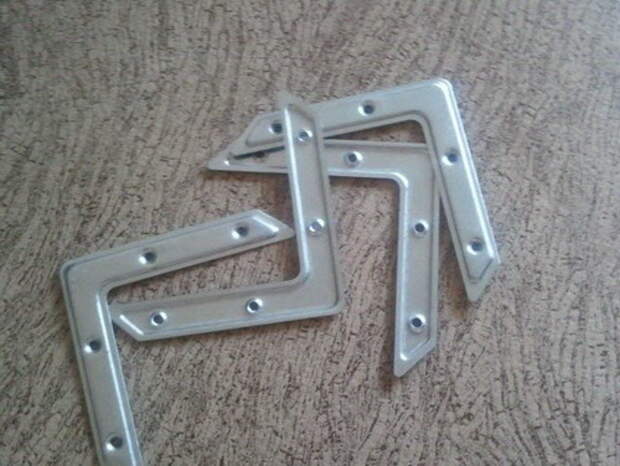

Покупаем в магазине кабель-канал 25*16-3шт по 2м, 15*10-1шт, заклепки, сетку и уголки.

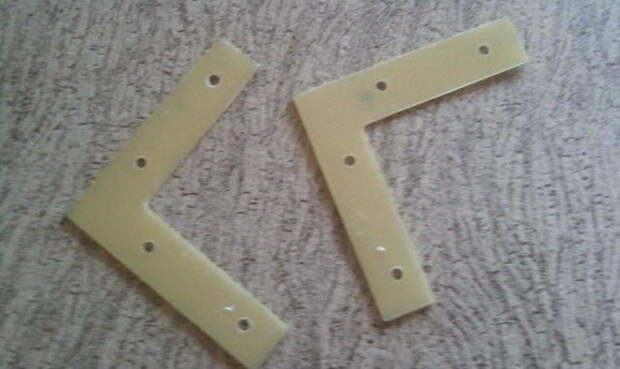

Но примерив их дома, мне показалось что конструкция будет немного хлипковатой. Поэтому на работе были изготовлены уголки из стеклопластика по ширине кабель канала.

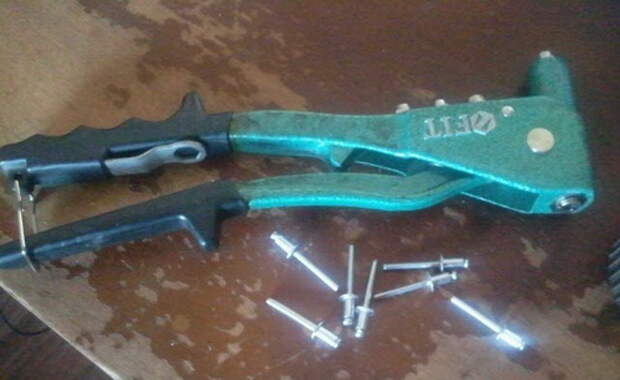

Заклёпки и сам заклёпочник.
Итак... определяемся с размерами будущего каркаса и начинаем резать кабель-канал под 45 градусов. Чтобы неиспортить стул, он же верстак временный ))), в качестве подложки использовал брусок 20*20мм.
Пилим, пилим и получаем вот такую деталь. Кстати, про кабель-канал с функцией фотоаппарата я вспомнил поздно, поэтому часть каркаса собрал незапечатлив моменты его сборки.

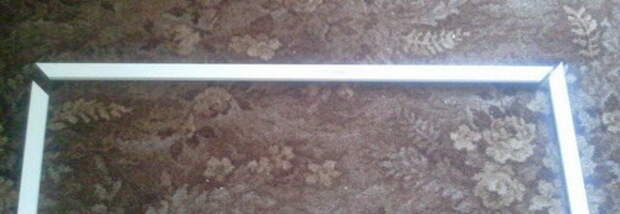

Отпилили, примеряем. Вроде всё нормально и ровно.

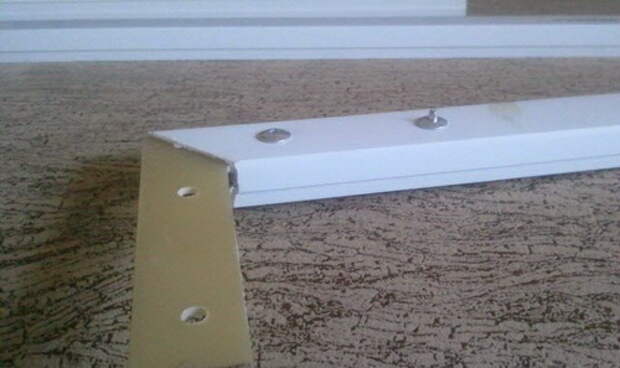

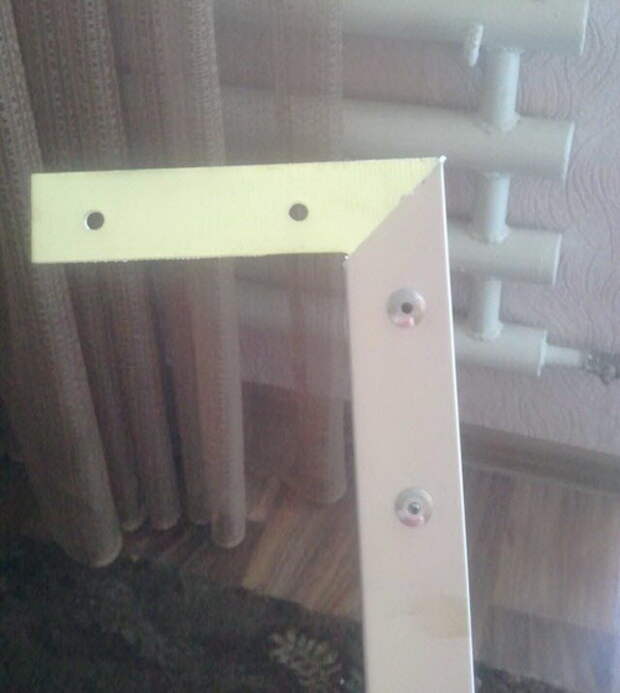

Вставляем уголок в кабель-канал, сверлим или ковыряем (пластик мягкий,все ковыряется легко), вставляем заклёпки и клепаем. В итоге, получается вот такое красивое соеденение.
Хьюстон, у нас проблемы!!! Гвоздик заклёпки оторвался не там где надо ((. Ну нечего, это лечится с помощью напильника. Не зря же говорят,после сборки обработать напильником )))
Клепаем на обеих сторонах.

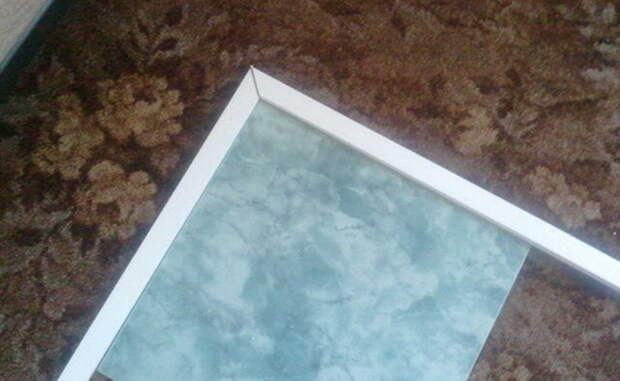

Примеряем. В качестве угольника была использована напольная плитка.

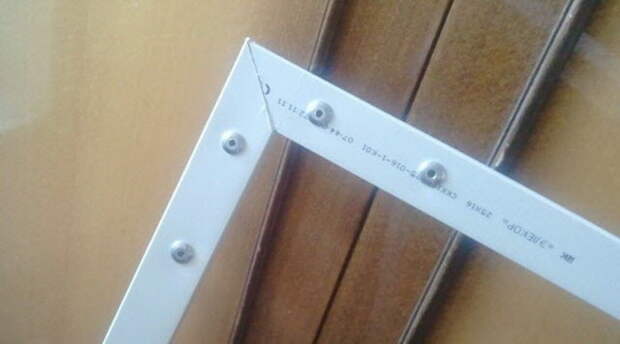

После клепания получаем ровное, красивое на вид соеденение.

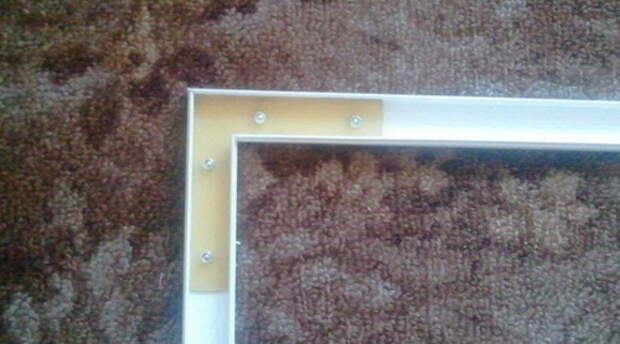

Вид изнутри кабель-канала.

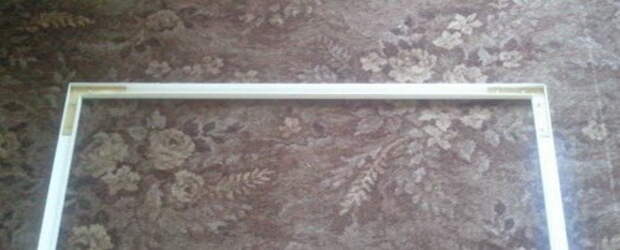

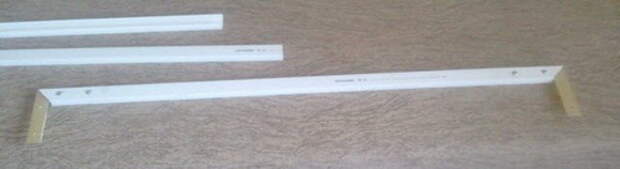

Верхняя (или нижняя) часть на месте.

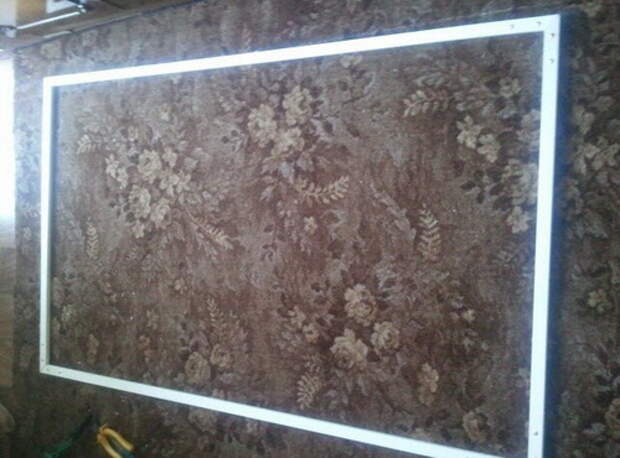

Собраный каркас.

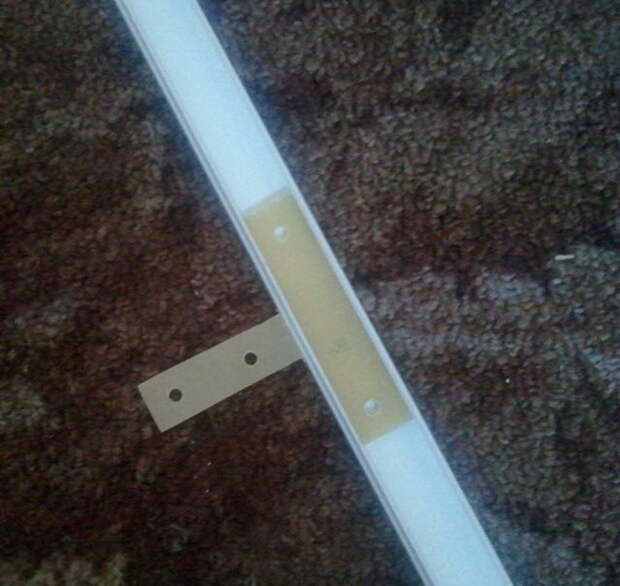

В процессе изготовления было решено добавить посредине каркаса перемычку для жесткости. Для этого на работе из стеклопластика были вырезаны две Т-образные детали. Процесса вырезания отверстия под деталь нет, но там все просто, аккуратно канцелярским ножом вырезаем, чтобы пролезно.
ВНИМАНИЕ! Пальцы! Можно порезать на раз два.

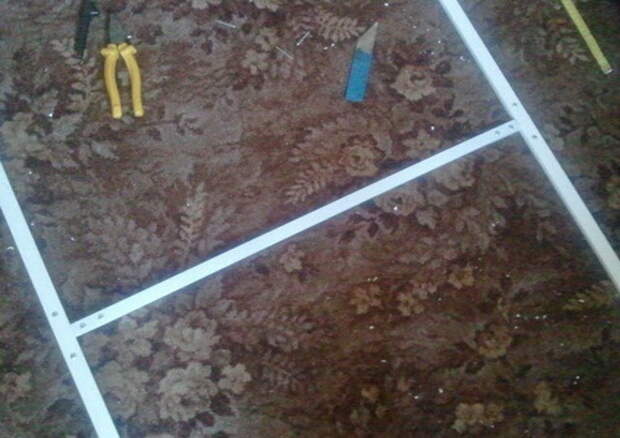

Перемычка на своем месте.

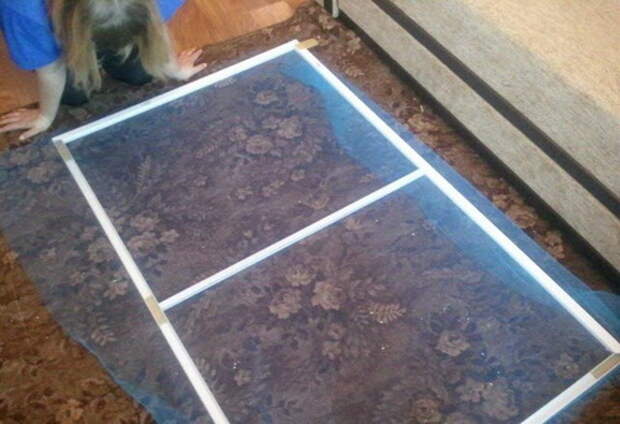

Начинается самое итересное. Надо натянуть сетку. Тут на помощь приходит жена,самому никак ((. Процесса натяжки нет, так как руки, ноги и подручные предметы были заняты. Сетку берем с припуском в 2-5см. Натягиваем сетку так чтобы небыло складок и провисов. Для того чтобы кабель-канал (верхняя его часть) не открывалась в процессе эксплуатации перед ее защелкиванием капаем на неё через каждые 10см супер клеем и быстро ставим ее на место.

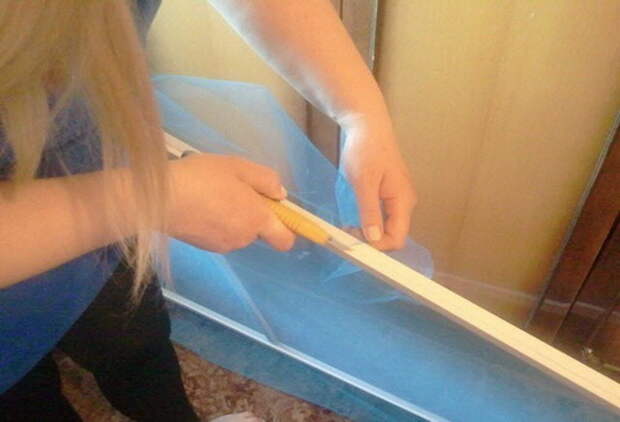

После натяжки и сборки отрезаем лишнюю сетку заподлицо с кабель-каналом.

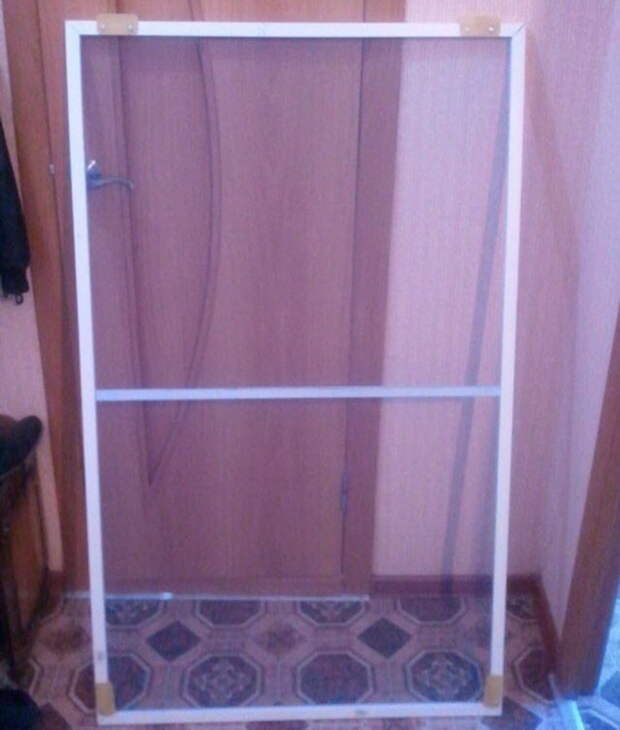

Вид готовой москитной сетки. Далее придумывам как она у вас будет крепится на окно.У меня получилось так: сверху из того же стеклопластика вырезаны и приклёпаны направляющие (уши, шипы, называйте как хотите), снизу что-то типа эксцентрика. При вставке москитной сетки в раму окна, она верхними направляющими попадает между рамой и створкой окна, а снизу эксцентрики доворачивам так, чтобы они тоже попали между рамой и створкой окна. Сетка стоит мертво, но при надобности её можно сдвигать влево или вправо.

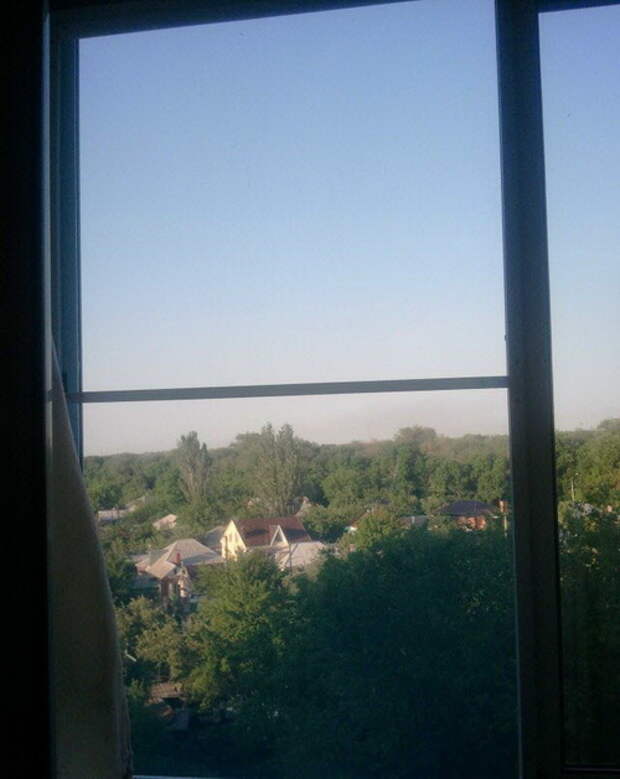

Москитная сетка на своем месте.
