Самодельные струбцины для сборки и склейки щитов

Для качественной сборки мебельных щитов и склейки габаритных изделий из дерева удобно использовать комплект самодельных струбцин.

Для их изготовления автор использует подручные материалы: обрезки фанеры, направляющие из профильной трубы, шпильки, удлиненные гайки.

Говоря о преимуществах самодельных струбцин, в первую очередь стоит отметить их невысокую стоимость по сравнению с покупными.

Кроме того, использование этих струбцин позволяет добиться большого усилия сжатия заготовок.

Каждая струбцина состоит из нескольких основных элементов: направляющей из профтрубы, торцевого упора с подвижной губкой и второй прижимной губки со стопором.

Процесс изготовления самодельных струбцин

Первым делом необходимо будет изготовить подвижные части со стопором. Сначала делаем сам стопор: для этого отпиливаем два деревянных бруска, и делаем в них канавки.

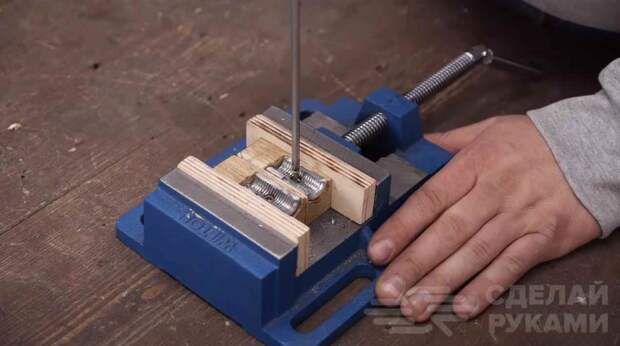

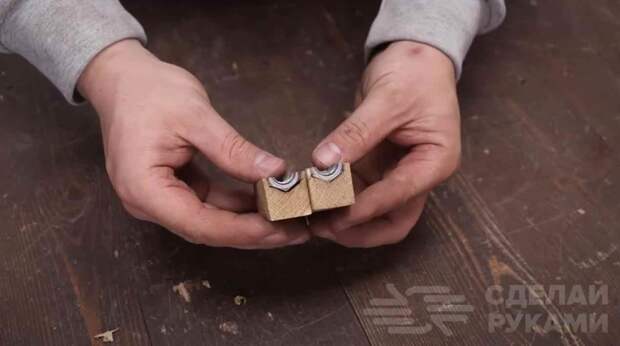

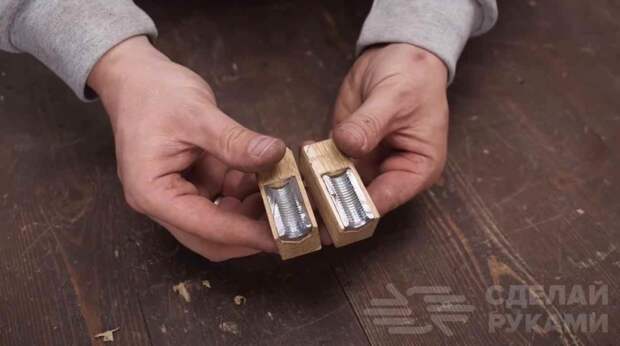

Разрезаем пополам удлиненную гайку, и вклеиваем половинки в канавки. Дополнительно сверлим отверстия в половинках гайки и фиксируем их с помощью саморезов.

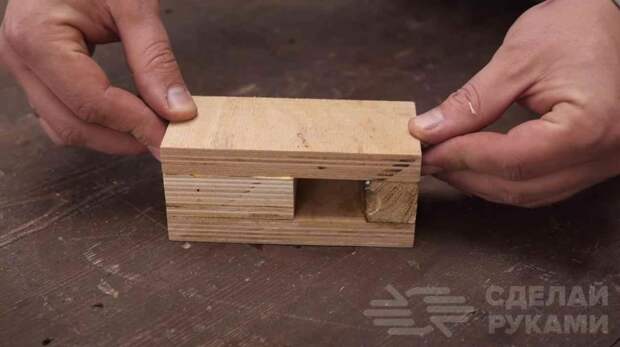

На следующем этапе отпиливаем по размеру заготовки из фанеры, и собираем прижимные губки.

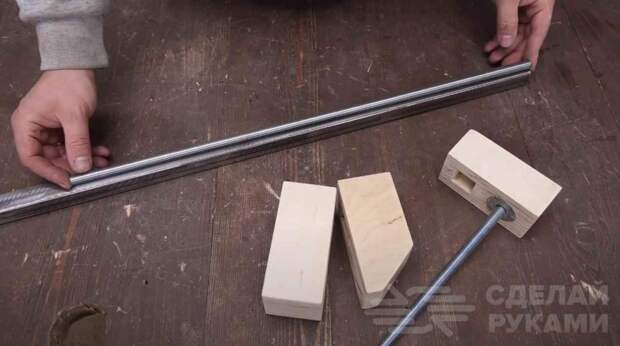

После этого изготавливаем торцевые упоры и главные прижимные губки с ходовым винтом. К направляющим из профтрубы с помощью эпоксидного клея приклеиваем шпильки.

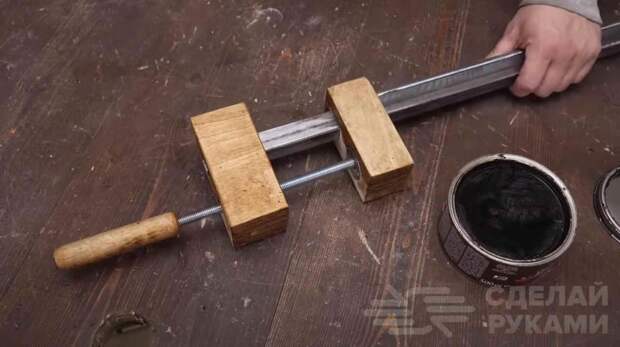

Из деревянного бруска изготавливаем ручку. Собираем две струбцины, детали из фанеры и дерева покрываем минеральным маслом (можно и просто покрасить).

Пошаговый процесс изготовления самодельных струбцин для сборки и склейки щитов смотрите в авторском видеоролике. Обзор подготовлен на основе видео с YouTube канала Men’s Craft.
