Всем доброго времени суток. Сегодня у нас довольно необычная самоделка. Но однозначно она достойна внимания мастеров-самодельщиков.
Как вы уже могли догадаться из названия статьи, мы будем собирать простейший отрезной станок по металлу, используя угловую шлифмашину (болгарку) и сверлильной станок.
Преимущества такой сборки очевидны:
- удобство в работе;
- безопасность;
- ровный рез под углом 90 градусов (при желании можно реализовать возможность резки металла под углом 45 градусов).
Данный материал подготовлен на основе авторского видеоролика с YouTube канала Be Creative. Берите идею себе на заметку.
Основные этапы работ
Первым делом отрезаем от металлической полосы две заготовки одинаковой длины. Будем делать из них «ушки».
Для этого высверливаем с одной из сторон отверстия и закругляем острые углы. Прикручиваем «ушки» по бокам корпуса редуктора УШМ.
Между креплениями необходимо будет приварить еще один кусок металлической полосы. В результате у нас получится П-образная деталь.
На следующем этапе нужно будет сделать крепежный хомут.
Отрезаем кусок стальной круглой трубы и вырезаем в нем часть стенки. Потом изготавливаем еще два «ушка» с отверстиями и привариваем их к трубе, как показано на фото ниже.
Сборка
Сначала прикручиваем к болгарке П-образное крепление.
С одной стороны вкручиваем обычный болт, с другой — резьбовую шпильку. Дополнительно фиксируем ее гайкой.

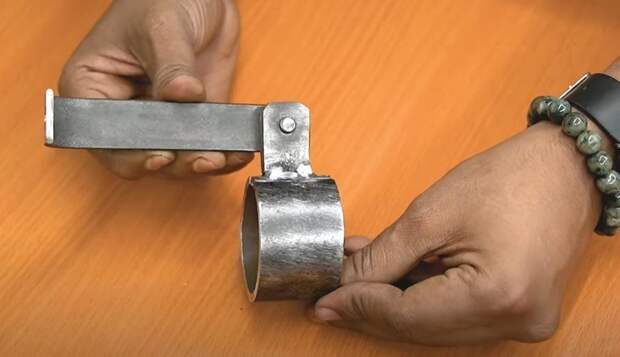

Дальше отрезаем кусок металлической полосы и высверливаем в нем два отверстия по краям. Загибаем один из краев. Прикручиваем деталь к хомуту.
Надеваем хомут на сверлильный патрон и крепим монтажную полосу к корпусу станка.
Резьбовую шпильку фиксируем в сверлильном патроне.
Проверяем угол между отрезным диском и рабочим столиком сверлильного станка. Самоделка готова, можно приступать к работе.
Видео по теме
Подробно о том, как собрать своими руками простейший отрезной станок, можно посмотреть в авторском видеоролике ниже.
