Как то разобрав свою старую клавиатуру, заинтересовала меня прозрачная, голубовато - зеленая схема. Покрутив минут пять ее в руках определил ей новую жизнь в качестве абажура и решил сделать светодиодный светильник. Получился он очень легкий и простой с приятным светом.
Итак думаю стоит приступить к изготовлению светодиодного, самодельного светильника!

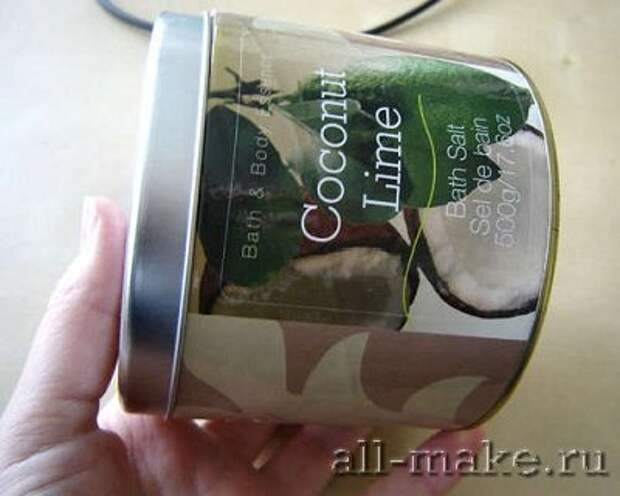

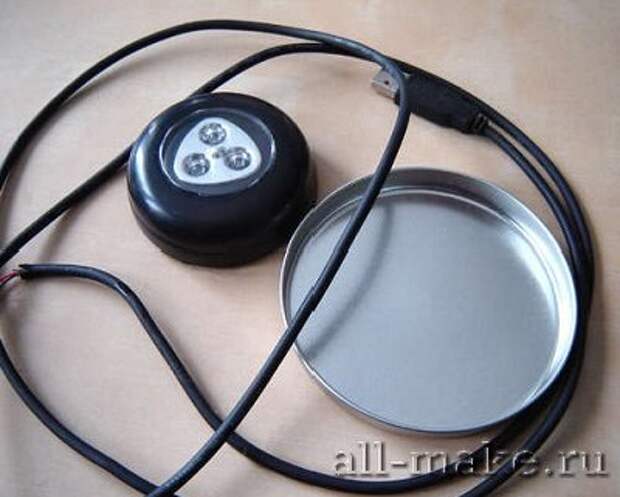

Нам необходима схема из старой клавиатуры, 2 жестяных банки, светодиодный фонарь и usb шнур:

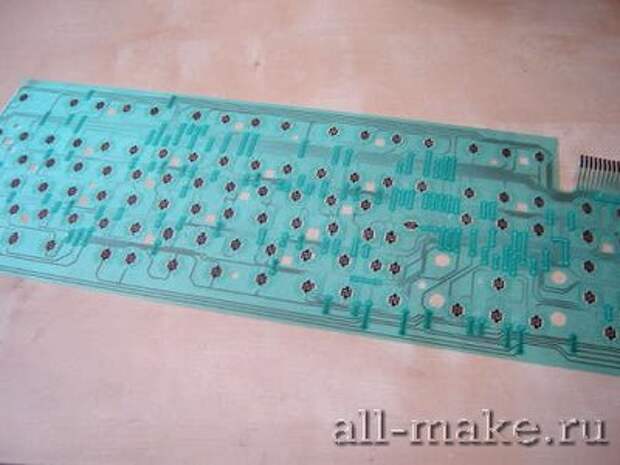

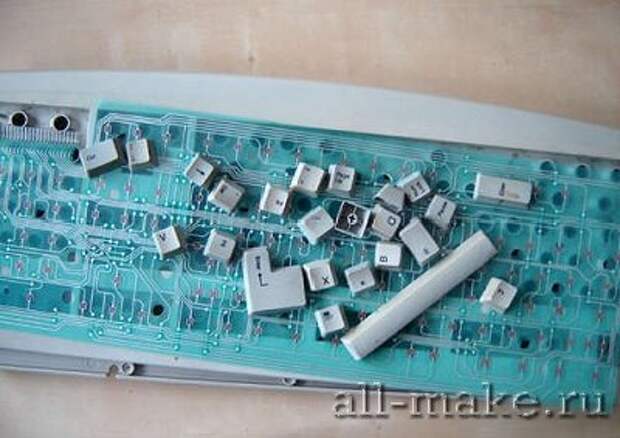

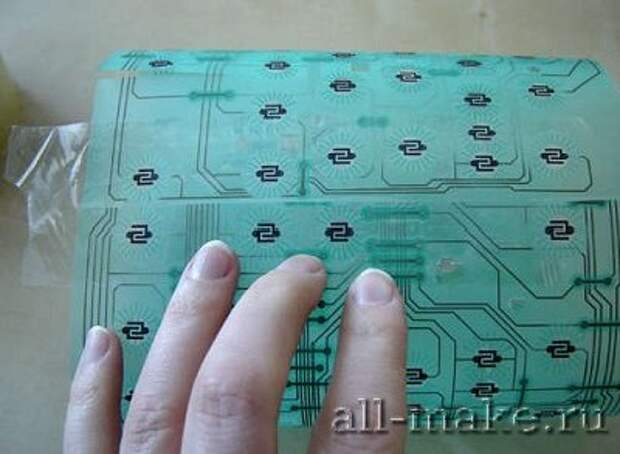

Разбираем клавиатуру и извлекаем схему:

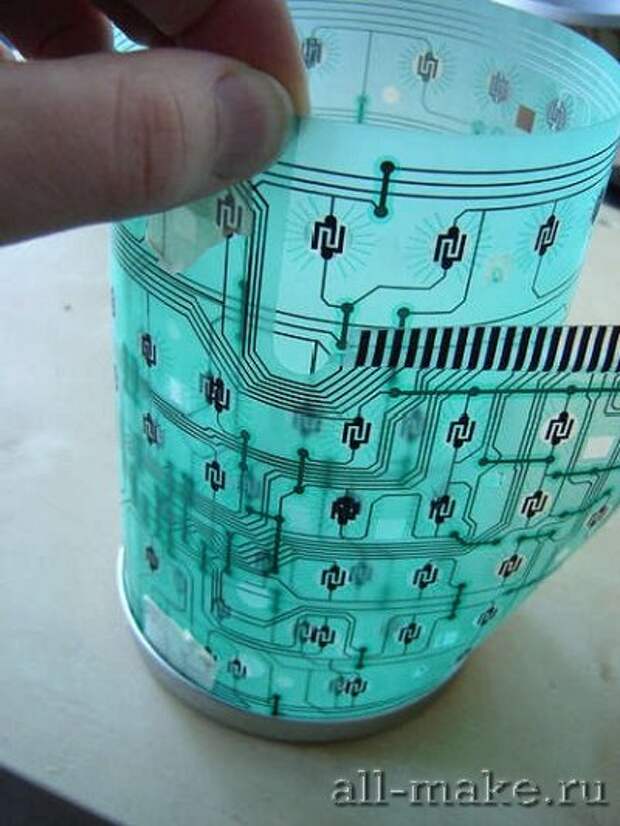

Скручиваем ее в трубочку и вставляем в крышку от банки:
Обрезаем лишнее от схемы и фиксируем с помощью скотча:

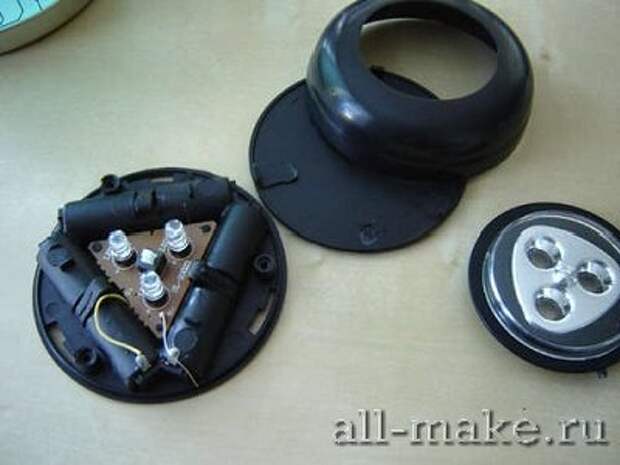

Абажур готов! Теперь займемся подсветкой. Для этого я разобрал свой светодиодный фонарик, который питался от батареек и решил запитать от USB, т.е сделать usb светильник:

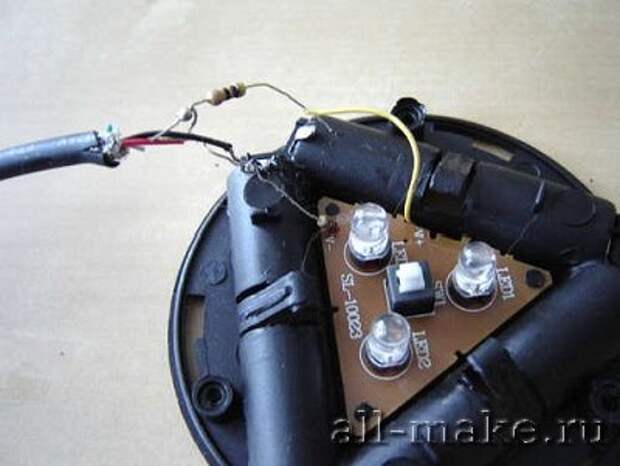

В usb проводе нам необходимы только красный (+) и черный (-) провода. Следует установить резистор, т.к фонарик рассчитан на 3V а на выходе usb порта - 5V.

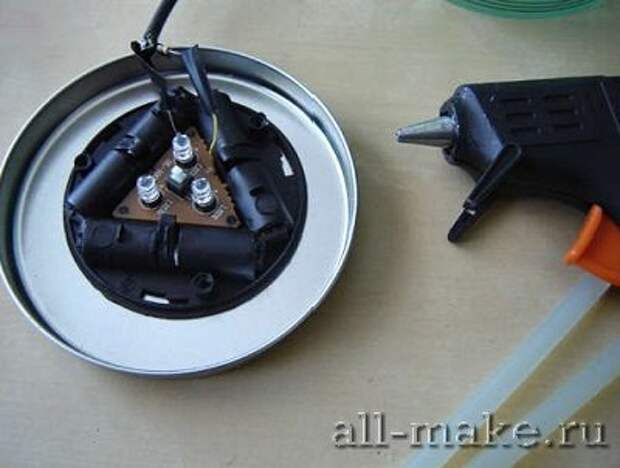

После подключения фонарика приклеиваем его к одной из крышек:

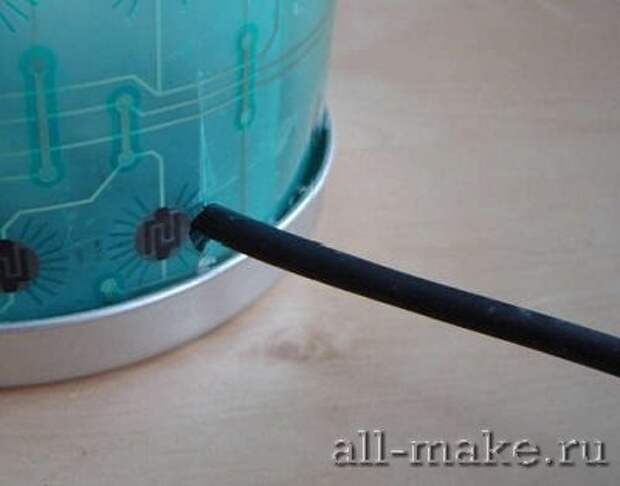

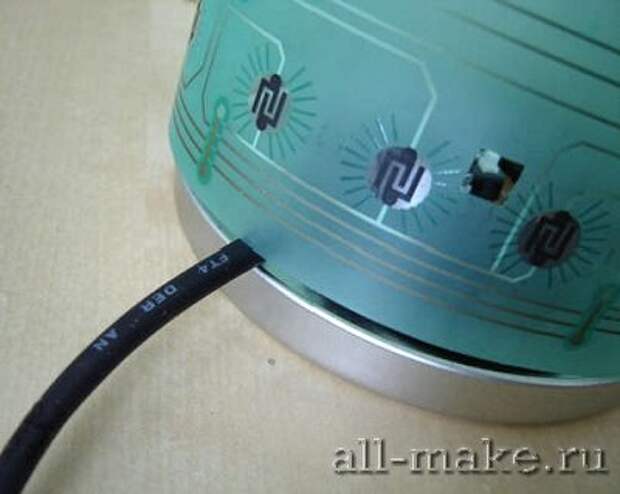

Попытавшись усадить абажур, возникла небольшая проблемка, которую я решил за несколько секунд. Провод подходящий к фонарю мешал сесть абажуру и поэтому пришлось сделать небольшую прорезь для него:
После чего вставил провод и закрепил абажур при помощи клея:
Так же закрепил аналогичную крышку сверху светильника:

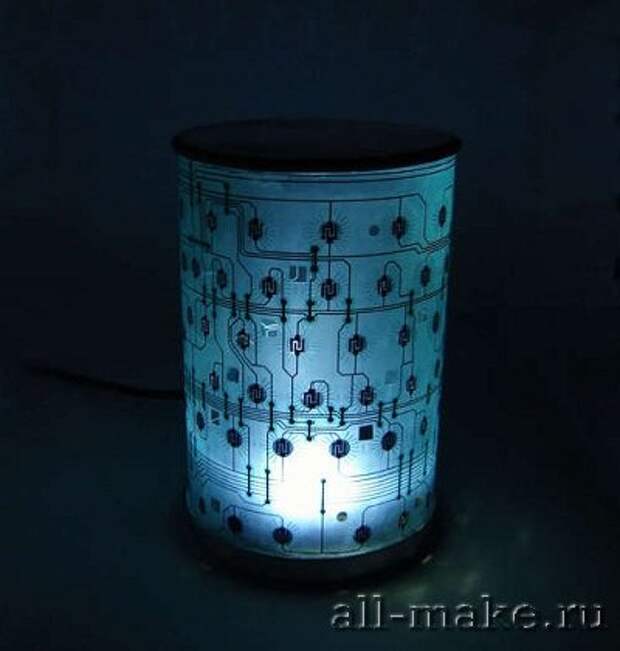

Вот такой получился у меня самодельный светодиодный светильник:
