Мощный арматурогиб своими руками для домашней мастерской

Приспособление для гибки арматуры, стального квадратного прутка и металлических полос в условиях домашней мастерской можно изготовить самостоятельно из доступных материалов.

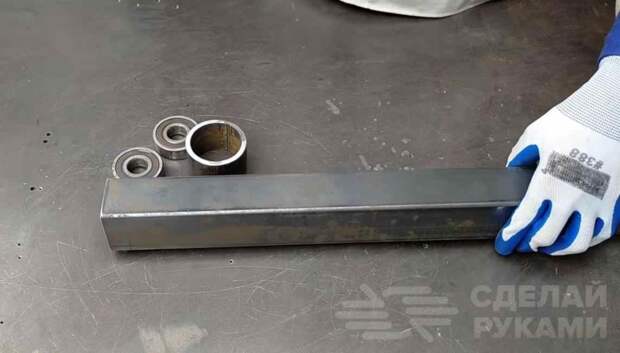

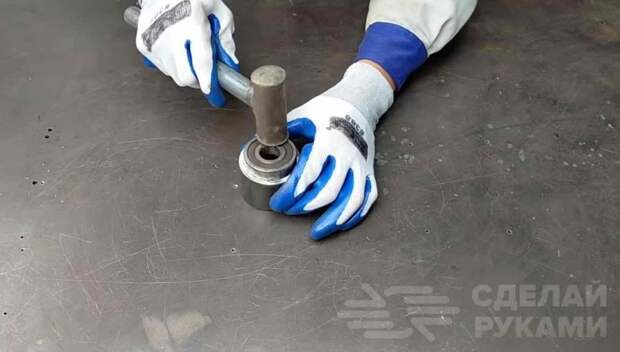

Первым делом автор отрезает кусок профильной трубы 50х50 мм, а также небольшой кусок круглой трубы, в который необходимо запрессовать два подшипника.

В отрезке профильной трубы автор сверлит сквозное отверстие, а затем вырезает две параллельные стенки.

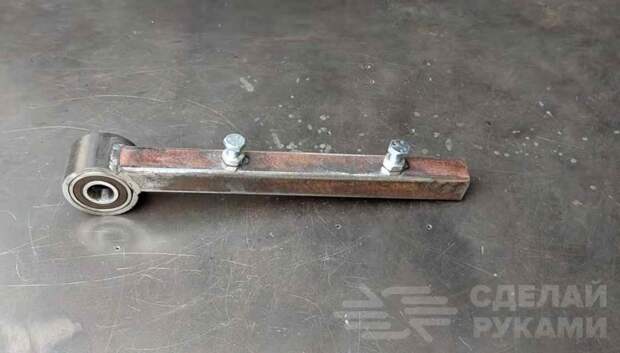

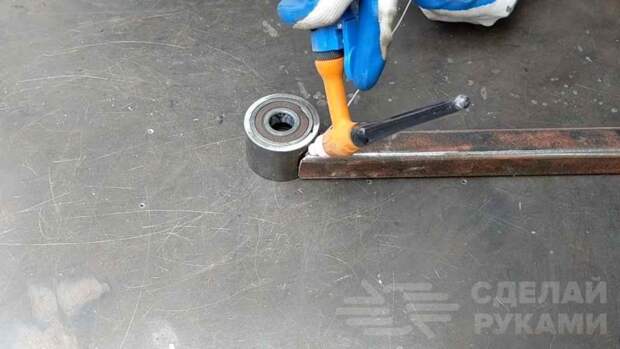

К втулке с подшипниками автор приваривает кусок профтрубы, которая будет служить рукояткой.

Сверлим в ручку два отверстия и ввариваем гайки, в которые вкручиваем болты для фиксации рычага (удлинителя из круглой или профильной трубы).

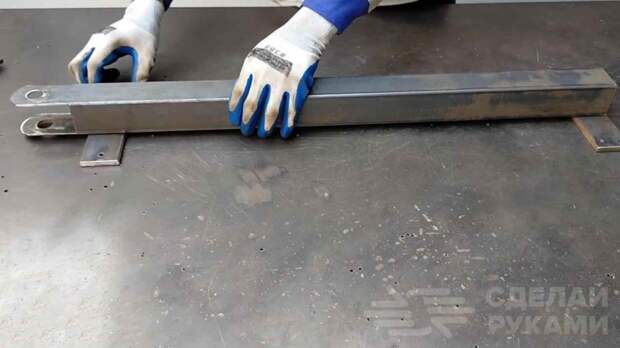

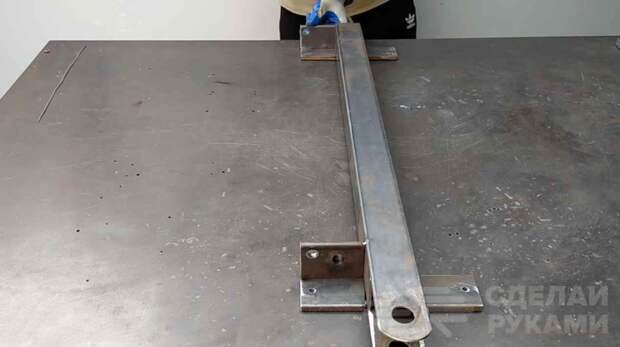

Отрезаем две металлических пластины, сверлим в них крепежные отверстия (для крепления к столу) и привариваем к профтрубе 50х50 мм.

К этим пластинам автор приваривает еще две пластины под углом 90 градусов. Предварительно в них также необходимо просверлить отверстия. К одной из пластин привариваем гайку.

Основные этапы работ

На следующем этапе отрезаем два куска уголка. В одном из них сверлим два отверстия и ввариваем гайки. Во втором — делаем пазы.

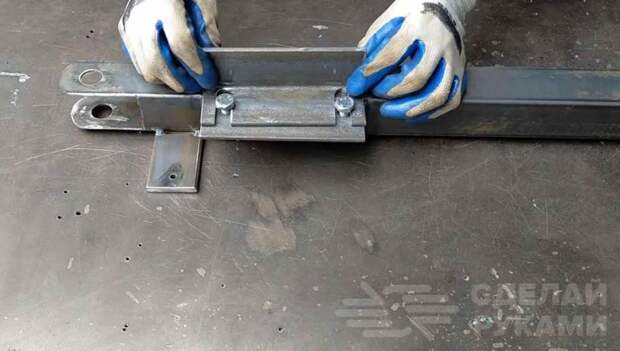

Первый уголок с отверстиями привариваем к профильной трубе 50х50 мм. Второй уголок крепим к первому — он будет служить в качестве регулируемого упора.

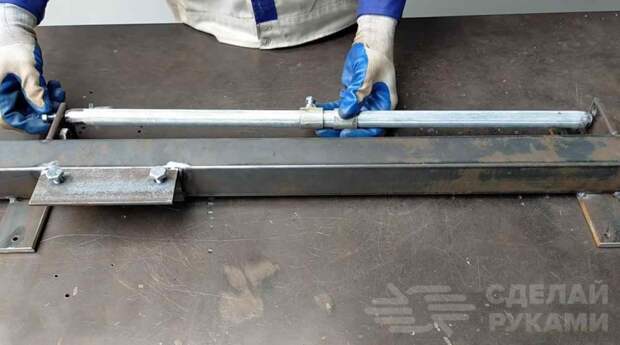

Далее отрезаем кусок круглой стальной трубы, и привариваем по торцам гайки. Крепим эту заготовку к нашей основной конструкции, надев на нее две самодельных втулки с фиксаторами.

Отрезаем два куска квадратного прутка, и привариваем к ним кусочки металла.

Потом сами квадратные прутки нужно приварить к втулкам.

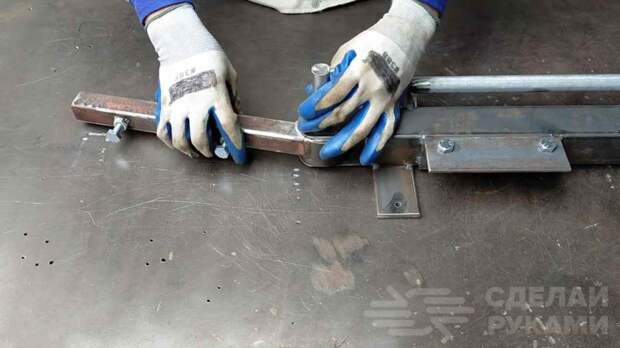

После этого при помощи стального «пальца» крепим рукоятку с подшипником к профильной трубе 50*50 мм. «Палец» нужно приварить к стенкам профиля.

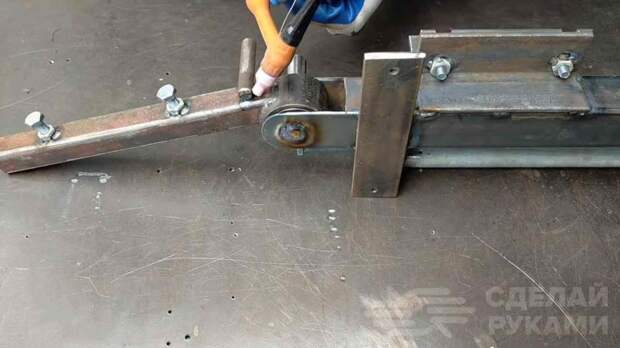

На последнем этапе автор приваривает к ручке кусок шпильки. Надеваем на него три подшипника и фиксируем гайкой.

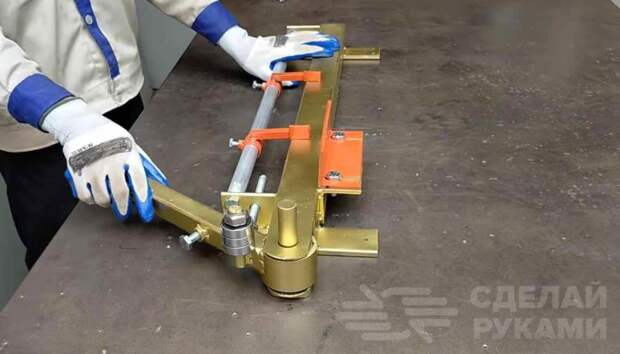

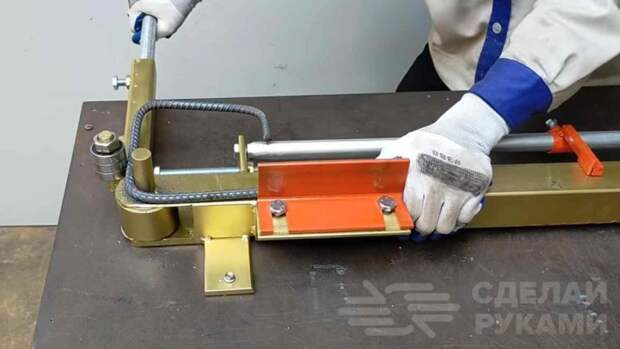

Зачищаем все сварные швы болгаркой и красим нашу самоделку. Приспособление готово к работе.

Подробно о том, как сделать мощный арматурогиб своими руками для домашней мастерской, можно посмотреть на видео ниже.

Обзор подготовлен на основе авторского видеоролика, опубликованного на YouTube канале Kwando Technic.
