Решил сделать арбалет для развлекательной стрельбы в саду. Делал из подручных материалов, предварительно перелопатив кучу материала по арбалетам. Теперь хочу показать, что у меня получилось!

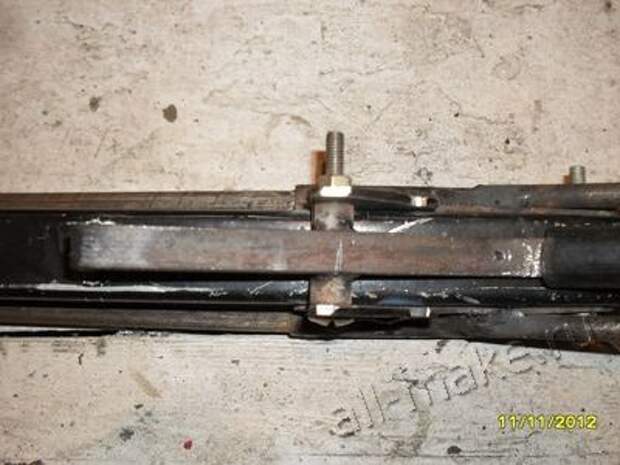

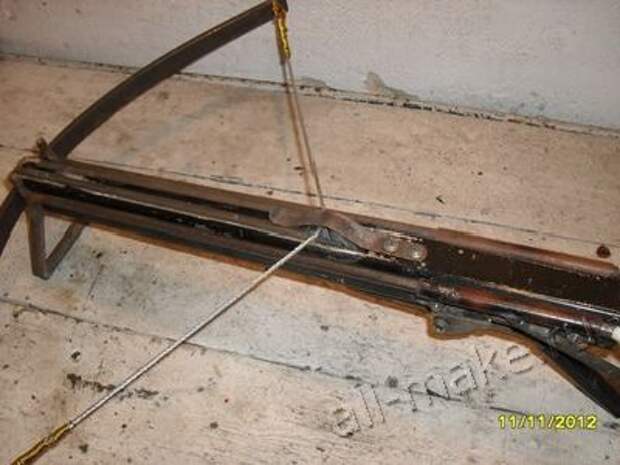

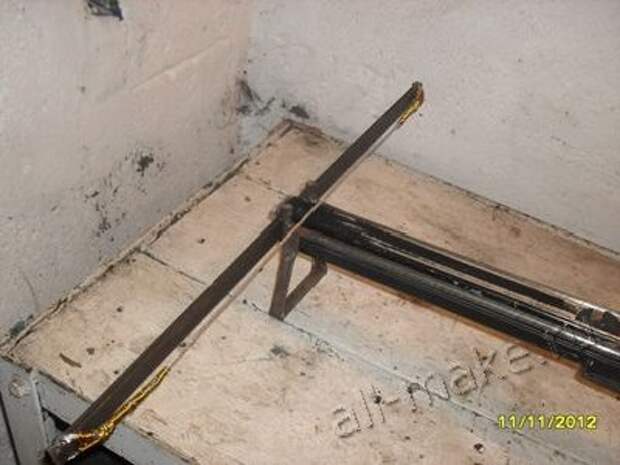

Корпус прямоугольная труба из алюминия, плечи-2 полосы торсиона автомобиля ЗАЗ-968, натяжитель тетивы из круглого металла диаметром 8 мм.

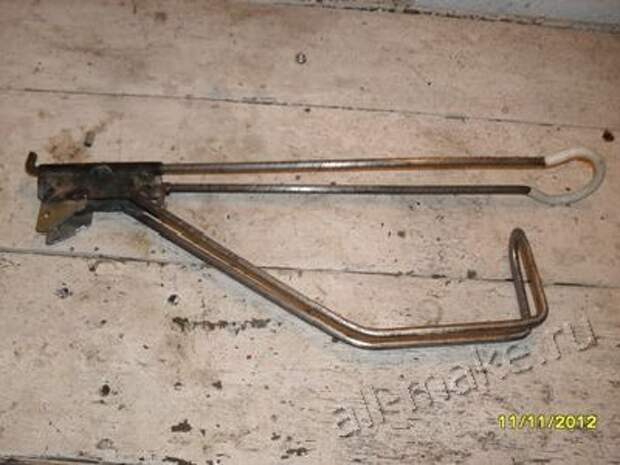

Приклад тоже из 8 мм. кругляка, как и натяжитель. Натяжитель ходит в направляющих втулках свободно.

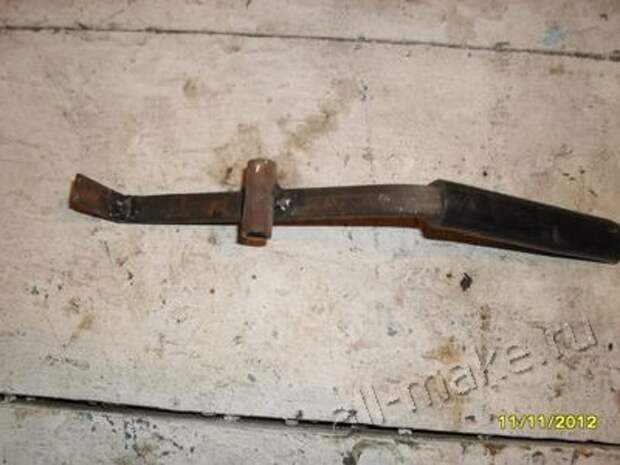

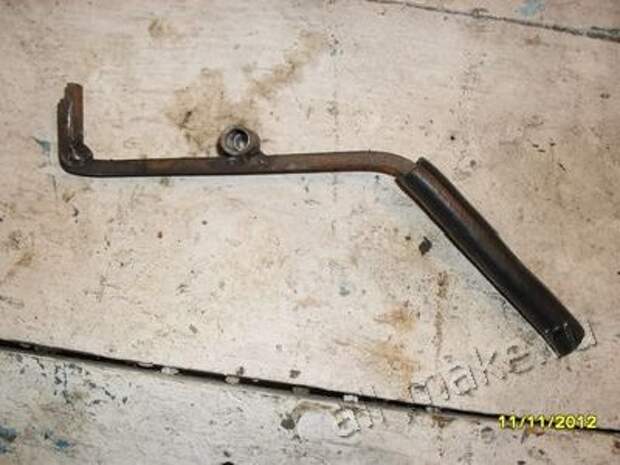

Курок из полосы.

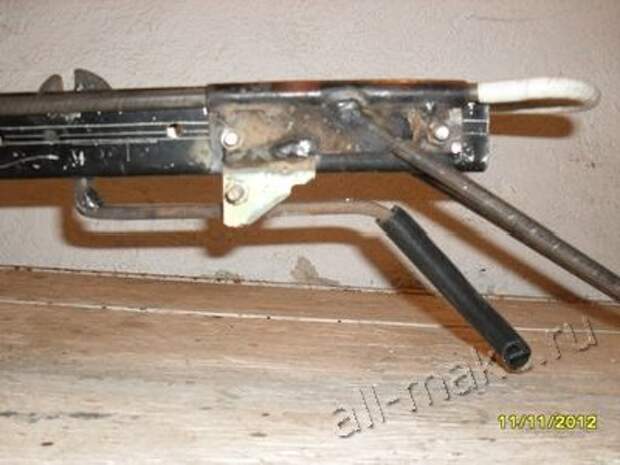

Здесь на фото в сборе: приклад, натяжитель, курок, шептало. Шептало нужно для фиксации тетивы в натянутом состоянии. Вариантов изготовления фиксации тетивы, работы курка и натяжения тетивы вычитал много, но решил остановиться именно на этом варианте, как наиболее работоспособном и легко выполнимом. При натяжении тетивы натяжителем, тетива толкает шептало до фиксации курком, натяжитель возвращаем в исходное положение, вставляем дротик и все готово к стрельбе.
В будущем планирую покрасить и сделать опорную ручку для левой руки и установить оптический прицел рублей за 300-500.
Дротики использую заводские, так как они хорошо сбалансированы и стоят недорого: 200-300 рублей 10 штук.
Автор: Евдокимов Н.В.
