Доработка и ремонт устройства для полива сада

Довольно несложная доработка и ремонт, покупного устройства для полива сада.



У нас последние недели две, стояла сильная засуха. Каждый день жара под 30 градусов, а дождей не было совсем. В результате, приходилось каждый день по вечерам, заниматься поливом сада и огорода.



И вот тут, нас, как и раньше, очень выручило старое поливальное устройство, которое я в свое время слегка доработал, а лет десять назад еще и отремонтировал.

При этом от старого устройства, осталась практически только одна самая важная часть. С тех пор, оно работает безотказно и износа ему не видно.



Поэтому пользуясь случаем, я хочу сегодня рассказать об этом устройстве.

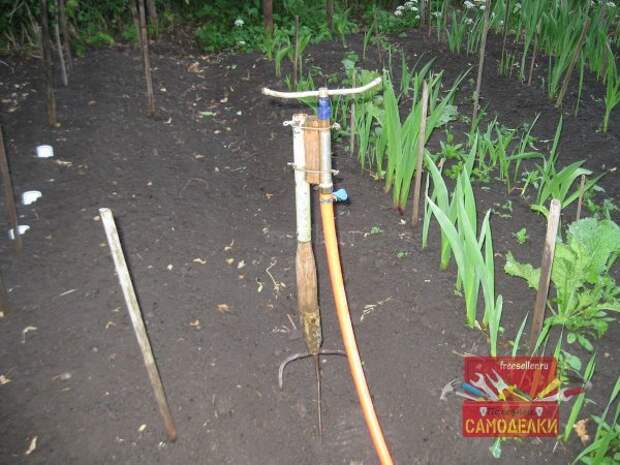

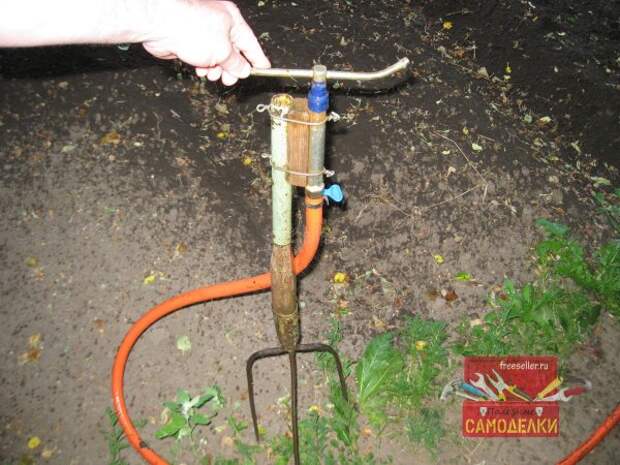

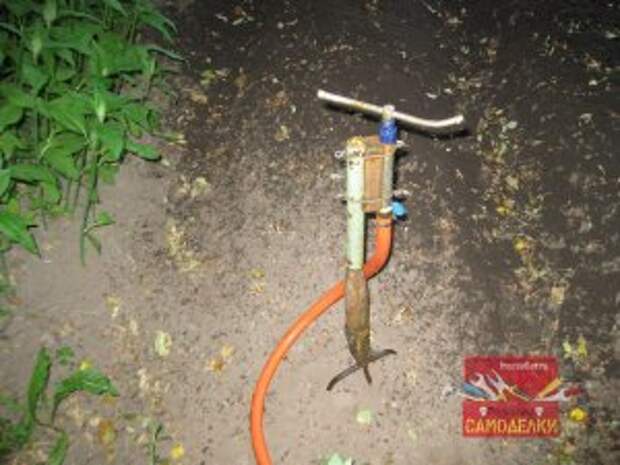

Вот так выглядит это поливальное устройство.

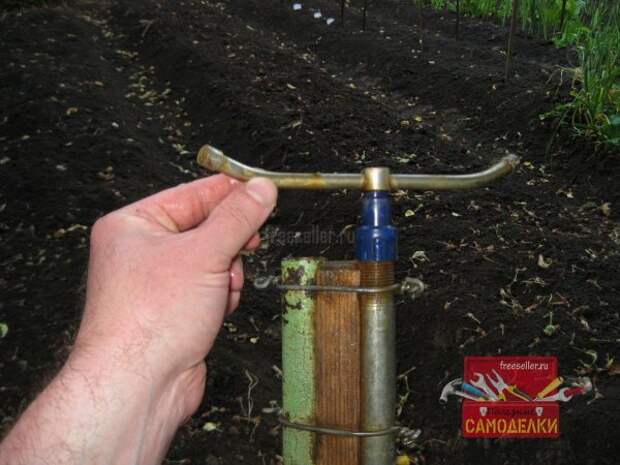

Куплено оно было еще лет двадцать с лишним назад и первые лет десять работало нормально. Однако потом, у него полностью развалился пластиковый корпус со штуцером, и осталась только одна верхняя часть, представляющая собой пластиковую гайку и вертушку с соплами для разбрызгивания воды при вращении.

В итоге, я отремонтировал это устройство, сделав ему новый корпус. Кроме того, во время полива, я креплю это устройство в земле, не при помощи колышка, а при помощи старых вил с изогнутыми зубьями. Так оно держится намного прочнее и никогда не падает.

Но, впрочем, расскажу обо всем по порядку.

Материалы и инструменты

Для доработки и ремонта поливочного устройства мне потребовались следующие принадлежности:

Материалы и крепежные элементы

• Отрезок дюймовой стальной трубы или бочонок длиной 20 см.

• Отрезок полуторадюймовой стальной трубы длиной около 30 см.

• Старая латунная гайка со штуцером.

• Деревянный брусок 4х4 см, длиной 10-12 см.

• Прочная стальная проволока.

• Шуруп с прессшайбой 4х20 мм.

• Старые вилы с деревянным черенком.

Инструменты

• Электродрель.

• Сверло по металлу диаметром 4 мм.

• Пила по дереву.

• Ножовка по металлу или болгарка.

• Нож или топор.

• Пассатижи.

• Разводной гаечный ключ.

Порядок доработки и ремонта

Первая доработка заключалась в том, что когда у данного устройства был еще цел пластиковый корпус, я сделал для него специальную подставку из старых вил, отказавшись от колышка.

Дело в том, что изначально это поливочное устройство надевалось на деревянный колышек, который втыкался в землю в месте полива. Но это оказалось очень неудобно, поскольку колышек очень трудно надежно и глубоко воткнуть в землю, особенно сухую. С другой стороны, когда через некоторое время после начала полива, земля вокруг колышка размокает, он может наклониться или вообще упасть.

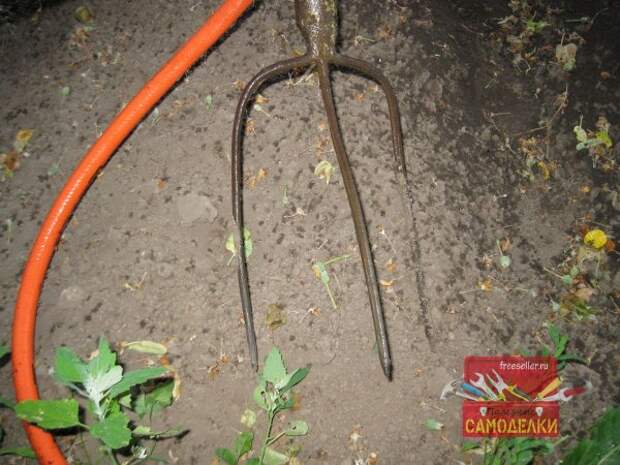

Именно поэтому, я сделал специальную подставку из старых трехрожковых вил для уборки сена.

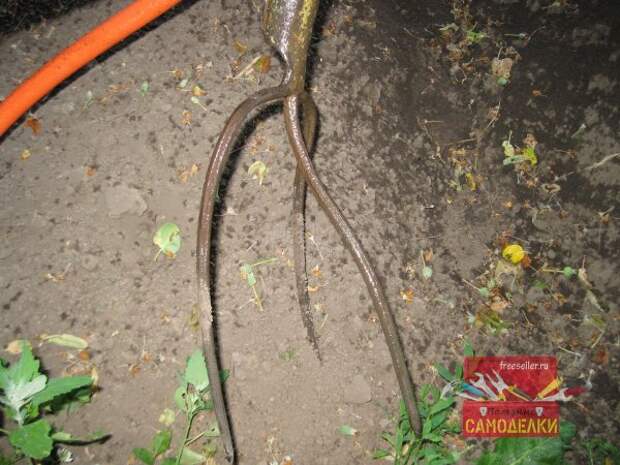

Центральный рожок у этих вил, я отогнул вот таким образом, для большей устойчивости.

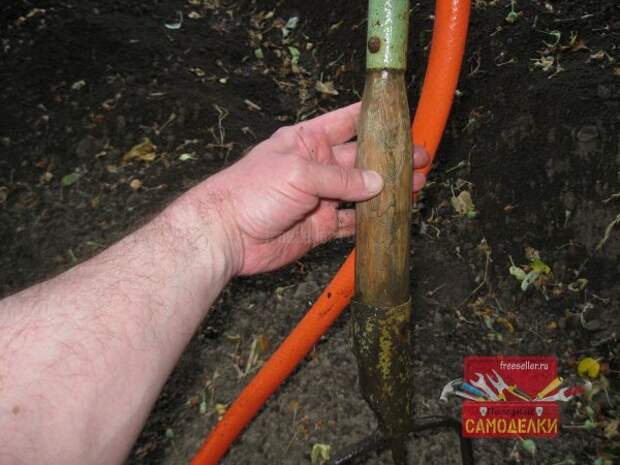

А деревянный черенок, отпилил на высоте примерно 30-35 см, заострив его конец на конус при помощи топора и ножа.

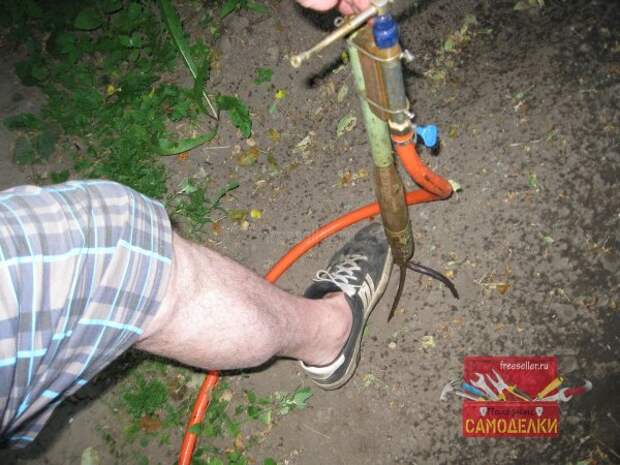

На эту подставку, я и стал надевать поливочное устройство, что оказалось очень удобным. Ее очень легко втыкать в землю, просто нажав на вилы ногой.

А держится такая подставка в земле, очень прочно и устойчиво, и никогда не падает, даже если земля размокнет очень сильно.



К слову сказать, подобную подставку можно сделать не только из трехрожковых вил, но и из старых четырехрожковых, или из вил с отломанным рожком, которые уже не годятся для обычной работы.

После такой доработки, я пользовался этим устройством еще несколько лет, пока у него полностью не развалился пластиковый корпус. И вот тогда я отремонтировал данное устройство, сделав ему новый корпус из отрезка стальной дюймовой трубы.

Для этого я подобрал подходящий отрезок трубы, хотя, возможно это уже был готовый «бочонок» с нарезанной с двух концов резьбой (сейчас уже и не помню).

Самое главное, что резьба пластиковой гайки вертушки, как раз подошла к резьбе бочонка, и я навернул ее, предварительно подложив резиновую прокладку для герметизации соединения.

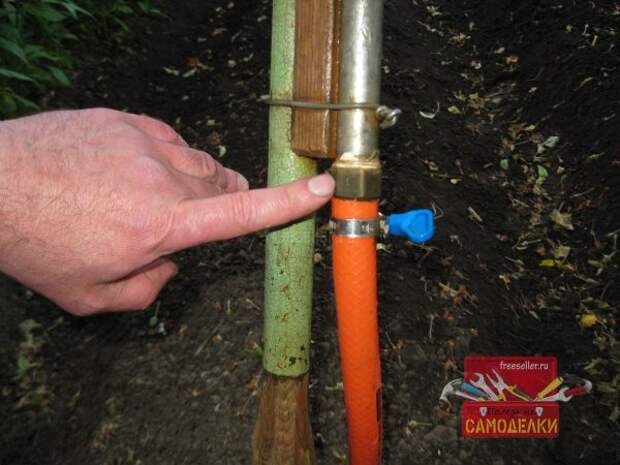

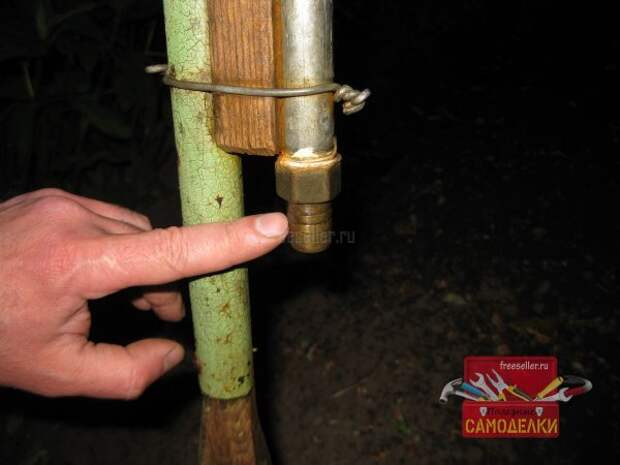

А на нижний конец бочонка, я навернул найденную в запасах, старую латунную гайку со штуцером для надевания садового шланга.

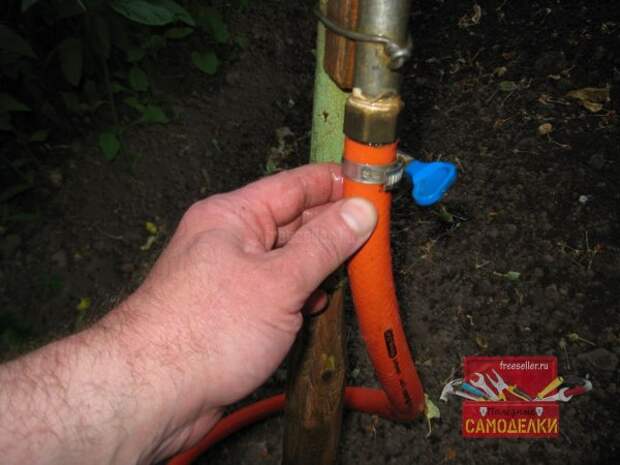

Штуцер, правда, уже весь сточенный, однако это неважно, поскольку я все равно фиксирую шланг при помощи хомута.

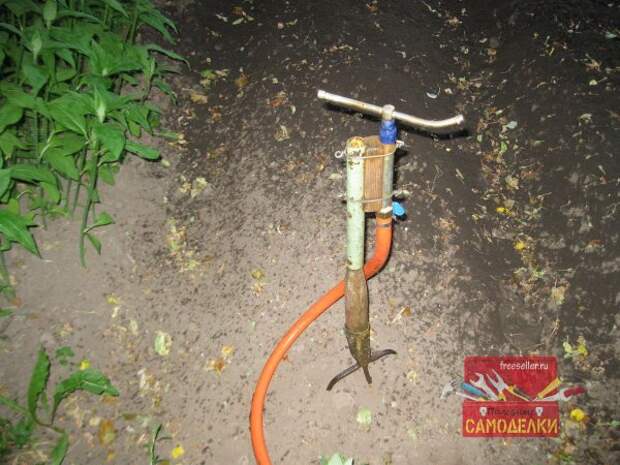

Таким образом, у данного поливального устройства получился очень простой, но надежный новый корпус.

Осталось этот корпус закрепить на подставке.

Для этого, я использовал небольшой обрезок полуторадюймовой трубы.

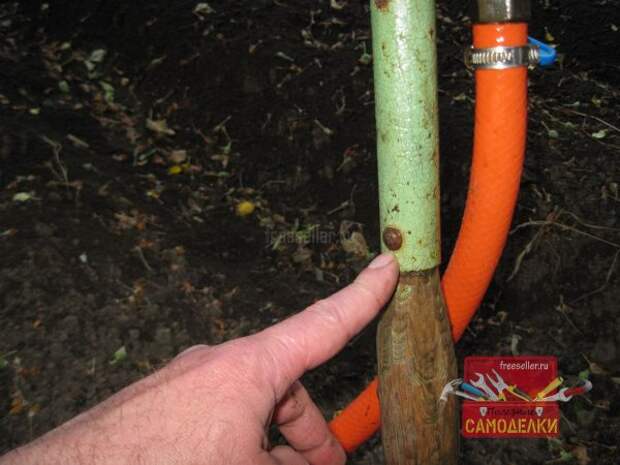

С одного конца этой трубы, я просверлил отверстие под шуруп и надел эту трубу на старый конус деревянного черенка, слегка подстрогав его. А в отверстие ввернул шуруп с прессшайбой, для фиксации конструкции.

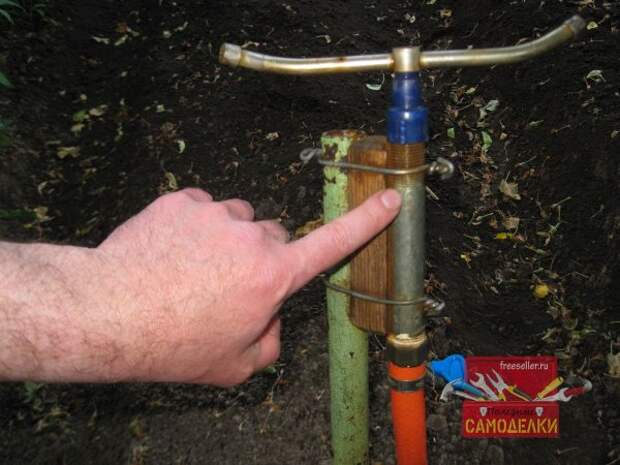

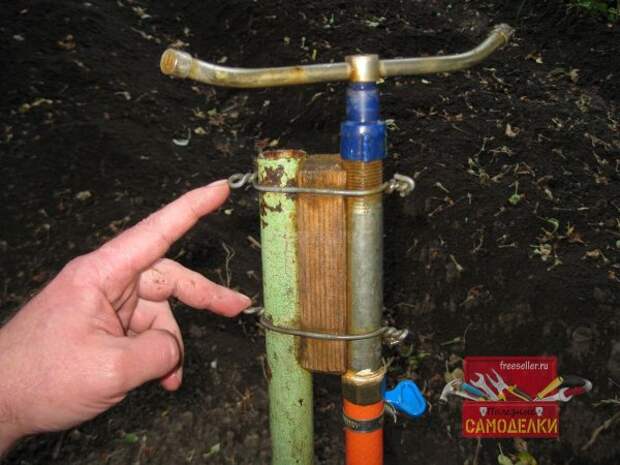

Ну, а к верхнему концу этой трубы, прикрепил сам новый корпус поливочного устройства, проложив между трубами, небольшой деревянный брусок.

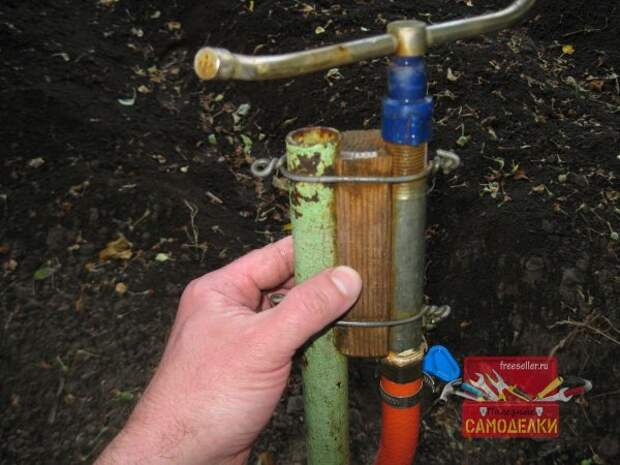

Все это, я зафиксировал при помощи двух проволочных хомутов из прочной стальной проволоки.

В результате, получилось очень надежное соединение.

Как я уже сказал выше, работает это доработанное и отремонтированное устройство уже лет десять и никаких проблем с его работой за это время не наблюдалось.

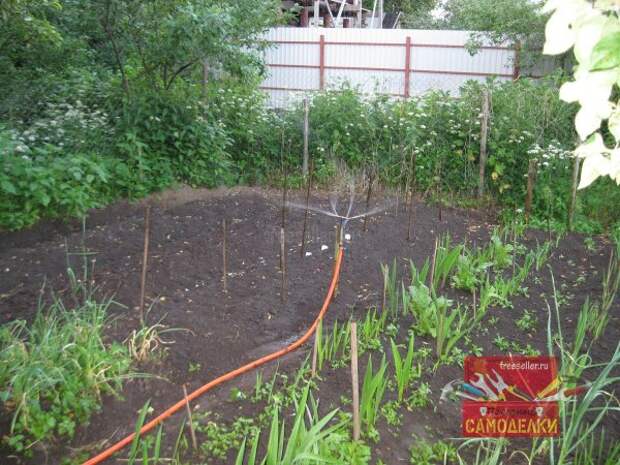

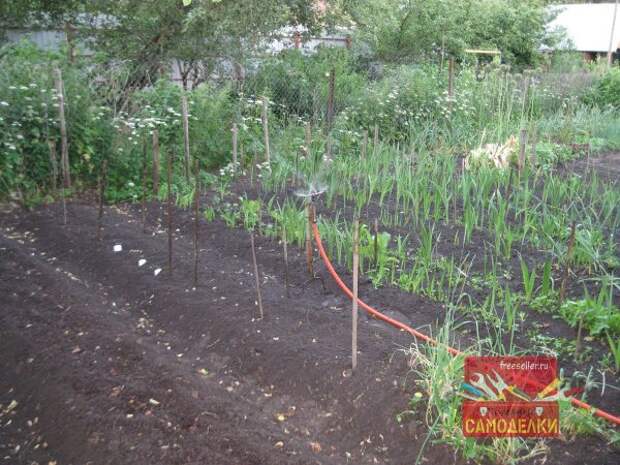

Кстати, надо отметить, что данное устройство очень эффективно для полива сада и огорода, поскольку за одну установку оно обеспечивает полив участка огорода диаметром около 10 метров, то есть площадью примерно 0,8 сотки.

Правда, для хорошего полива это устройство должно работать на одном месте в течение почти целого дня. На следующий день, его можно переставить в другое место. Таким образом, весь огород можно хорошо полить за четыре, пять дней.

И это притом, что самому ничего не надо делать, только утром открыть в саду воду для полива через это устройство, а вечером ее закрыть. Хотя можно сделать и по-другому, например, включить это устройство на ночь, а утром закрыть воду. Тем более что ночной полив во многом предпочтительнее дневного, да и быту это не мешает.

Ну и на этом у меня все! Всем пока, а дачникам и огородникам желаю вырастить хороший урожай!
