Самодельное приспособление для изготовления колечек из металла

В данном обзоре мы рассмотрим, как изготовить простейшее самодельное приспособления для холодной ковки металла.

С помощью этой самоделки можно скрутить стальной пруток в спираль, затем разрезать ее болгаркой, и в итоге получить колечки.

Самодельное приспособление для изготовления колечек из металла

Самодельное приспособление для изготовления колечек из металла

Для изготовления самодельного приспособления-кондуктора нам потребуются следующие материалы:

  • стальной квадрат;
  • длинный болт;
  • профильная труба.

Конструкция приспособления довольно простая, и состоит всего из двух основных элементов: основания с направляющей стойкой и ручки-рычага с упором.



Изготовление самодельного приспособления

Сначала необходимо изготовить основание с направляющей стойкой.


Самодельное приспособление для изготовления колечек из металлаДля этого отрезаем кусок квадратного прута подходящей длины, и сверлим в нем отверстие под диаметр заготовки, из которой в дальнейшем будут изготавливаться колечки.

Направляющую стойку можно изготовить из круглого стального прута. Отрезаем заготовку нужной длины, и привариваем ее по центру основания.

Самодельное приспособление для изготовления колечек из металла

Самодельное приспособление для изготовления колечек из металла

На следующем этапе необходимо будет сделать ручку-рычаг с упором.

Для этого отрезаем кусок квадратной профтрубы, и сверлим в нем пару технологических отверстий. Одно отверстие — под направляющую, второе — под упор.

В качестве упора используется длинный болт (также можно использовать шпильку без резьбы).

Вставляем его в просверленное отверстие, и обвариваем. Лишнюю часть обрезаем до нужной длины болгаркой.

Самодельное приспособление для изготовления колечек из металла

Самодельное приспособление для изготовления колечек из металла

Как сделать кольца из стального круглого прутка

Основание самодельного приспособления зажимаем в слесарных тисах.

Самодельное приспособление для изготовления колечек из металла

Далее нам потребуется заготовка, из которой будем делать кольца. Вставляем ее в отверстие, и загибаем, как показано на фото ниже.

Самодельное приспособление для изготовления колечек из металла

Самодельное приспособление для изготовления колечек из металла

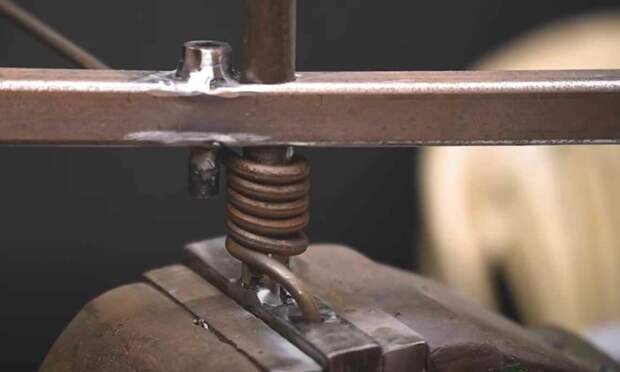

На направляющую стойку надеваем ручку-рычаг с упором, и вращаем ее по часовой стрелке. Скручиваем заготовку в спираль.

Самодельное приспособление для изготовления колечек из металла

Самодельное приспособление для изготовления колечек из металла

Получившуюся спираль разрезаем болгаркой, и получаем стальные кольца.
