Подсветка кухонного выдвижного ящика с таймером выключения

Полная сборка подключение и демонстрация работы на видео:




Детали:

- Геркон КЭМ-3
- Магнит D15Х4
- Транзистор IRF840 (Можно любой n-МОП транзистор)
- Резистор 500 кОм
- Резистор 300 Ом (для уменьшения искрения в момент зарядки конденсатора - можно не ставить)
- Резистор 20 Ом (для снижения тока светодиодной ленты - можно не ставить)
- Конденсатор 22мкф 16в
- 25см светодиодной ленты
- 8шт АА батареек (аккумуляторы использовать НЕЛЬЗЯ - высокий саморазряд)
- 1 метр двойного провода.

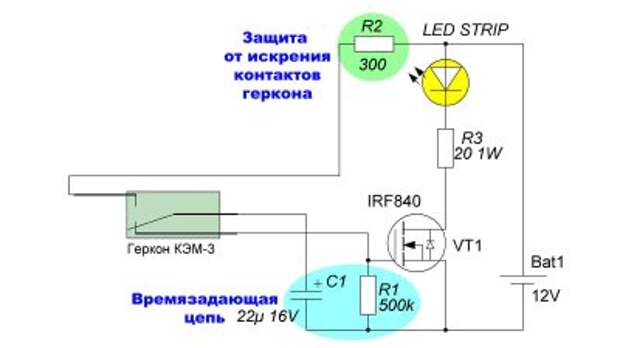

Схема:

Подсветка кухонного выдвижного ящика с таймером выключения



Кому-то будет так понятнее как паять:

Подсветка кухонного выдвижного ящика с таймером выключения




Таймер работает таким образом:

1. Когда ящик задвинут, конденсатор подключен к плюсу источника питания.

Транзистор закрыт. Схема ничего не потребляет.

2. Когда ящик открыли - геркон вернулся в исходное положение. Заряженный конденсатор подключается к управляющему электроду транзистора и открывает транзистор. Светодиодная лента включается.

3. Конденсатор разряжается через резистор R1, напряжение на нем снижается и транзистор плавно закрывается.

Ток от источника питания равен нулю.

4. Ящик задвинули, конденсатор снова подключается к источнику питания через резистор R2.



От одного комплекта алкалиновых батарей подсветка должна проработать более 9000 включений.

Если по 10 включений в сутки примерно ~2,5 года.



Расчет такой:

Емкость АА элемента 4 Ач
4Ач /0,1А = 40 часов непрерывной работы.
1 час = 60 мин* 60 сек / 15 секунд = 240 включений в час
40 часов * 240 включений = 9600 раз

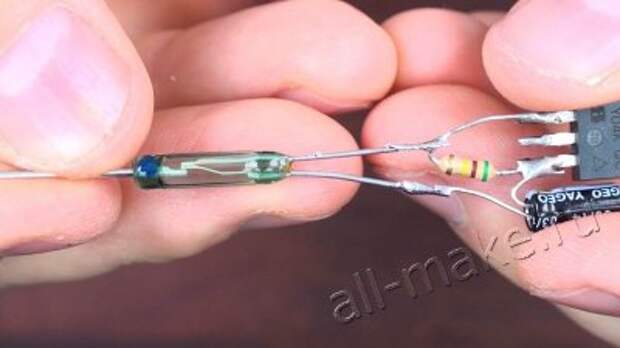

Паяем геркон:

Подсветка кухонного выдвижного ящика с таймером выключения

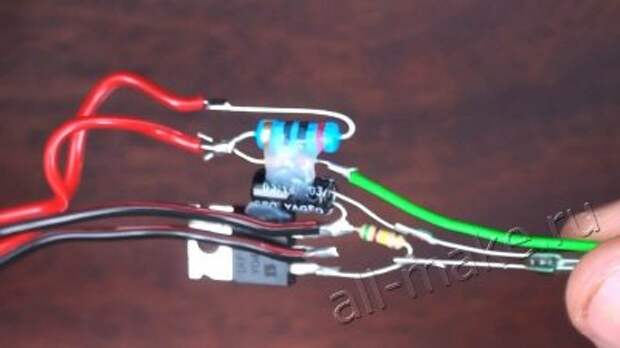

Таймер в сборе:

Подсветка кухонного выдвижного ящика с таймером выключения

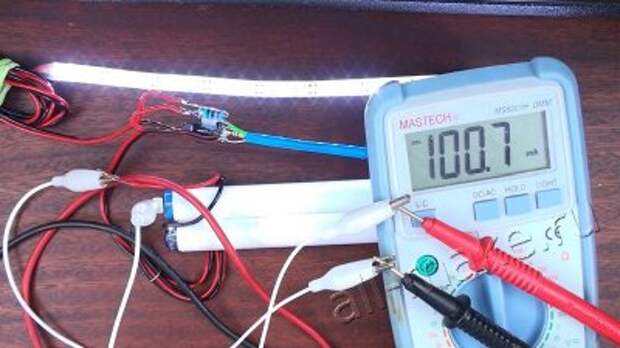

Замеряем ток:

Подсветка кухонного выдвижного ящика с таймером выключения

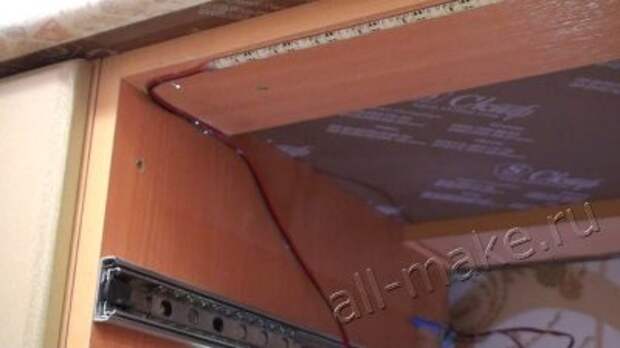

Клеим ленту:

Подсветка кухонного выдвижного ящика с таймером выключения

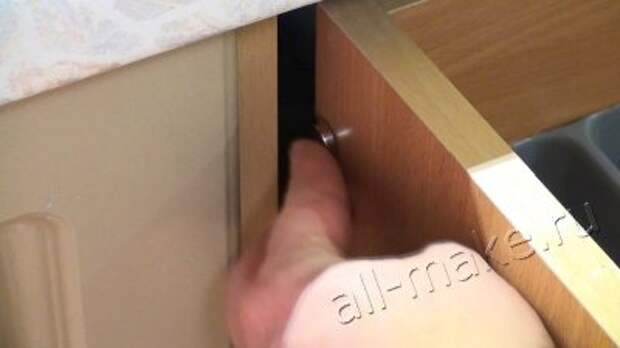

Магнит примагничиваем к шурупу:

Подсветка кухонного выдвижного ящика с таймером выключения

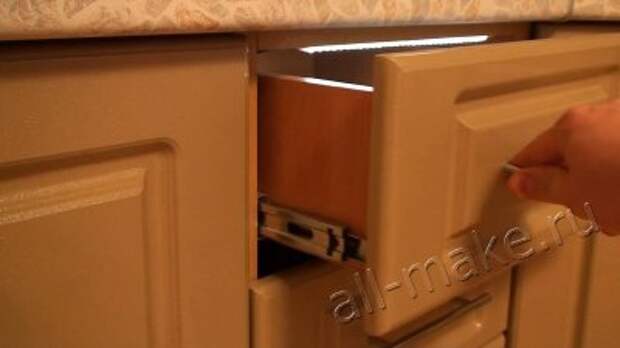

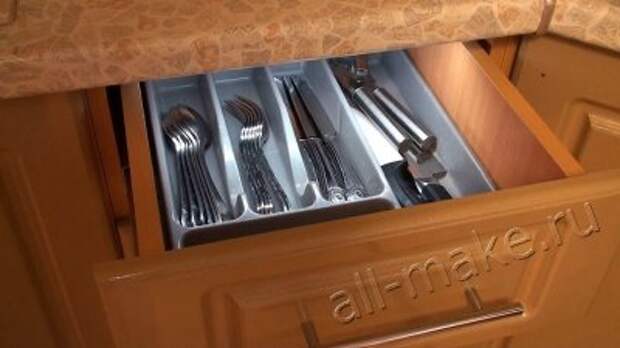

Что получилось:

Подсветка кухонного выдвижного ящика с таймером выключения



Подсветка кухонного выдвижного ящика с таймером выключения



Всем Удачи!

Автор: Рязанов Илья
